Hola Amigos,
Soy nuevo en esto del aeromodelismo pero no en electrónica. Una de mis primeras dudas fue el tema de la tensión de alimentación de un receptor y servos. Es un tema muy común en los foros así que me he puesto a analizar estos dispositivos por dentro para ver cual es la tensión máxima real aparte de la que dice la hoja de características, por que los pack de baterías de receptor LIPO/LIFE tienen una tensión superior a la del fabricante en estos dispositivos. Hay gente que usa estas baterías con los receptores/servos sin BEC y otro no. Al lio....

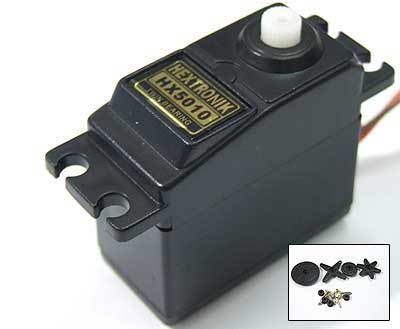

El servo Hextronik HX5010, según HK, tiene unas características:
Dimentions: 40x20x38mm
Weight: 39g
Speed: .16sec/60Deg
Stall Torque: 6.5kg
Dead Bandwidth: 4us
Voltage: 4.8~6v

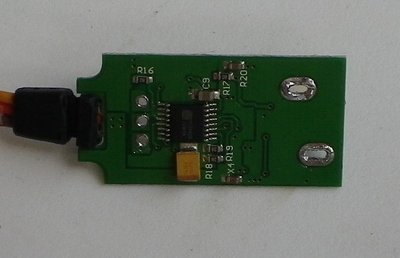

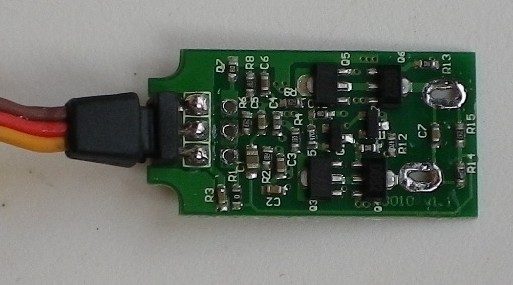

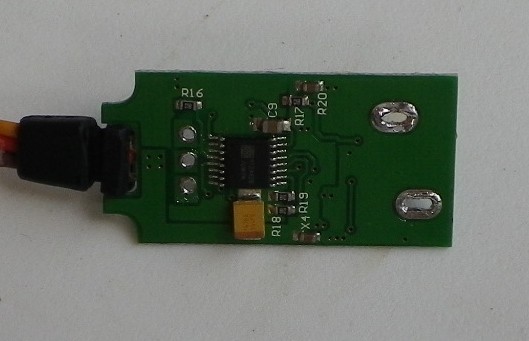

Cuando lo desmontas encuentras la que la placa de control lleva de componentes activos:
1 YT2462B, Control de servo
2 B722, transistores PNP en Emisor común
2 D882, transistores NPN en Emisor común
2 diodos dobles en Y
Las tensiones máximas son:
YT2462B, Control de servo, 7.5V
2 B722, transistores PNP, E-C 30V, 3A de colector
2 D882, transistores NPN, E-C 30V, 3A de colector
El circuito que implenta Hextronik es prácticamente el ejemplo del datasheet por lo que la tensión de la batería alimenta al YT2462B y a los transistores entre C-E y la bobina del motor.
Sabiendo esto, podemos decir que la tensión mas restrictiva para la electrónica es la del YT2462B, 7.5V máximo, por lo que no debería haber ningún problema si alimentados estos servos con una LIPO/LIFE 2S 7.4V/6.6V respectivamente.
Por otro lado tenemos que los transistores soportan una corriente maxima de 3A, asi que si el motor con una tension maxima de la bateria consume mas de 3A podria quemar los transitores. En las pruebas en seco que he hecho, formando con la mano el servor, ha llegado a un consumo de poco mas de 0.5A, con lo cual no deberia quemar los transistores.
Supongo que muchos servos tengan esta misma electrónica, así que en principio se podría alimentar con una LIPO/LIFE 2S sin BEC.
Espero haber aclarado un poco el tema, para cualquier duda podeis contactar conmigo.
Un saludo.
