Hola a todos,

El otro día el cargador/alimentador de mi videocámara dio un chispazo al enchufarlo. Carga/ba una batería de Li-ion de 7,2V. Tambien tiene salida para alimentar directamente la cámara.

Al abrirlo veo que se ha ido a paseo un fusible interno y que aparecen señales de quemado alrededor de un zener, obviamente tambien quemado. Todo ello está justo en la entrada de corriente de red.

La cuestión es si algún electrónico caritativo me puede ayudar a repararlo, teniendo en cuenta que no sé si hay más componentes afectados ni conozco los parámetros del zener de marras.

De momento cargo en modo chapuza la batería con mi cargador Ultimate, pero no es solución definitiva.

La alternativa es ir a un servicio técnico y pedir un nuevo cargador a fábrica (plazo de entrega desconocido), pagando 50€ por el cacharro. Si repararlo es complicado (¿algún electrónico de "los de antes"? ), es evidente que ésta será la solución.

Gracias y un saludo,

mendo

Hola Mendo.

¿Estás seguro que tiene un zener a la entrada de 230 V. AC?
¿Podrías poner una foto de ese zener?

Normalmente el componente que se encuentra a la entrada (antes del trafo) es una protección, no un zener, pero no pongo en duda lo que tú ves

Supongo que será una fuente con transformador, por lo que yo el primer paso que haría es ver si el primario del trafo está quemado.

Si puedes poner una foto, seguro que algún electrónico del foro te podrá comentar algo

Saludos

Gracias enh.

Me remito al post de debajo.

Un saludo,

mendo

Perfecto Mendo.

Pienso que entre todos con la foto podremos deducir algo. Por lo que comentas se trata de una fuente sin transformador, en estos casos el zener suele estar a la salida, pero tú lo ves conectado a la entrada porque una de sus patillas está a masa (El negativo es común a todo el circuito) por lo que con un tester es probable que tengas continuidad desde uno de los cables de entrada a una de las patillas del zener.

Lo dicho, mañana con la foto intentamos deducir algo.

Un saludo

Aquí están las fotos.

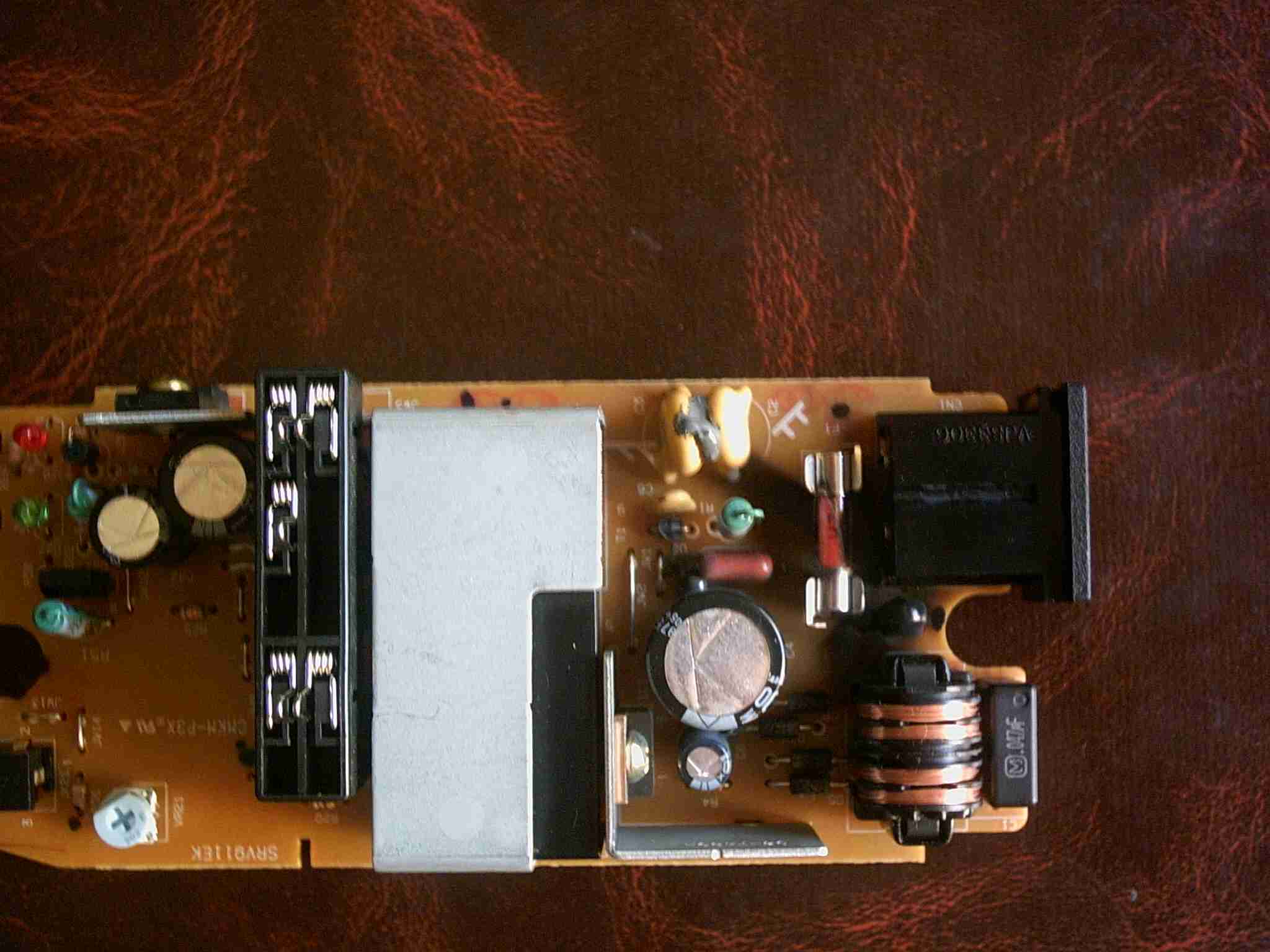

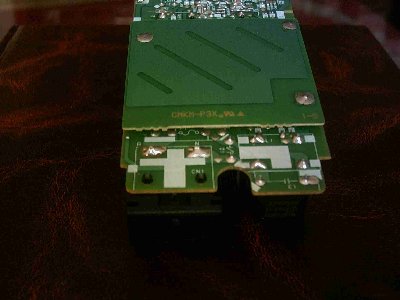

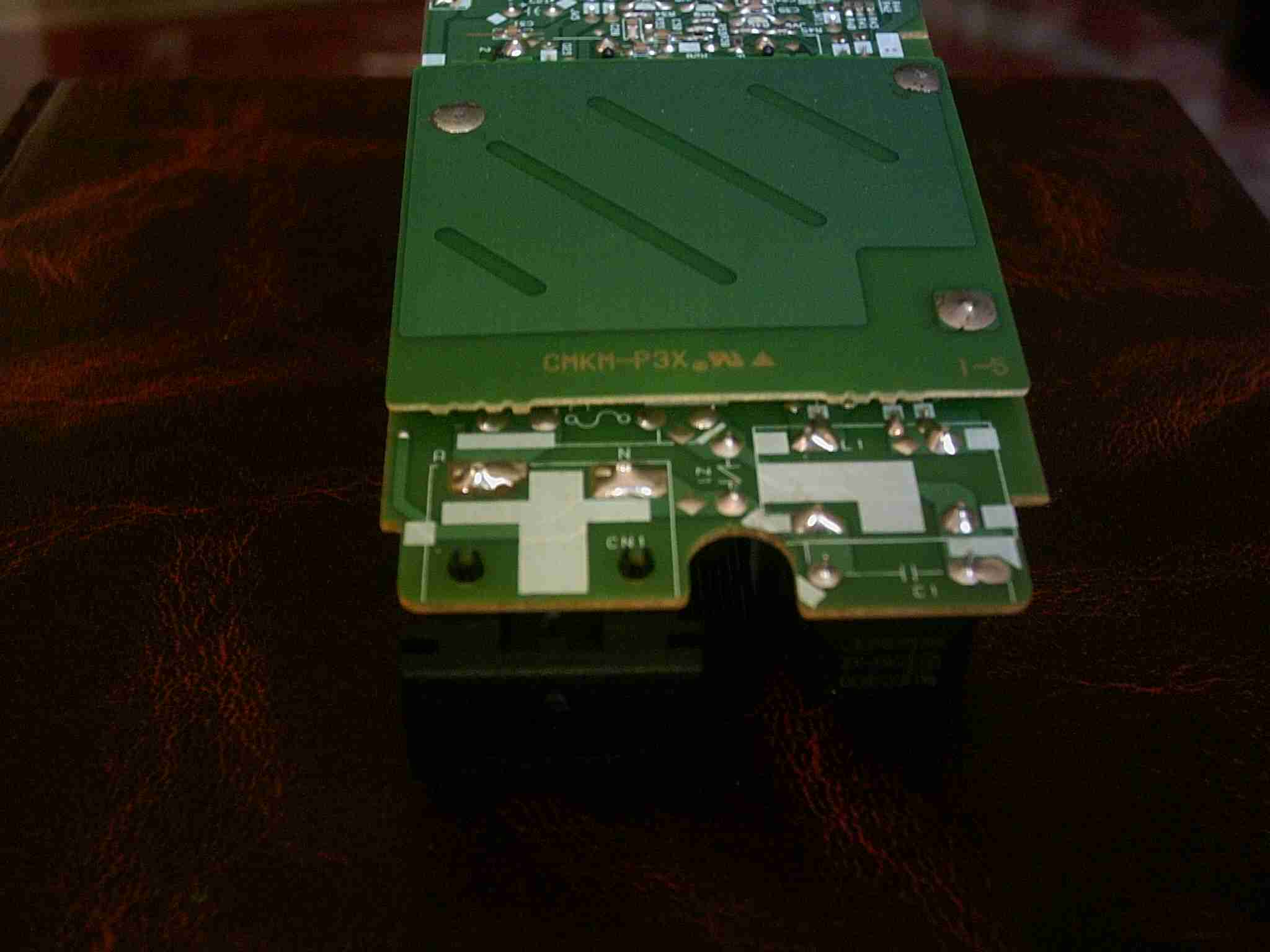

En el anverso se ve el componente quemado (parece más un condensador) entre el conector de red y la bobina. En el reverso se ve que pone Z1 y el símbolo de un zener.

Se ve que la bobina/transformador tiene 4 conectores. Como decía ayer, el conector de red va por un lado al fusible. Al otro van conectados en paralelo el zener, un conector de la bobina y un condensador. El otro lado de condensador y zener, junto a otro conector de la bobina, van al otro extremo del fusible.

Se observa un puente clásico de 4 diodos conectados a los otros dos conectores de la bobina. Debajo de la pantalla metálica hay un transformador clásico, entre otras cosas.

Un saludo y gracias a todos,

mendo

Hola.

APARENTEMENTE el problema está en la protección, por lo que es posible que el resto de la fuente no sufriera daños (para eso son las protecciones)

El componente amarillo que está claramente quemado PARECE una protección, ¿Es un único componente que está abierto y parecen dos? Si es así, puedes cambiarlo por un fusible para hacer las pruebas (Tendría que tener continuidad para que funcione la fuente).

En mi opinión, puedes empezar por asegurarte que el zener no da continuidad soltando una patilla y cambiar el fusible quemado y cambiar esa protección por otro fusible de unos 250 mA, si al conectarla a 230 V. sin ninguna batería a la salida NI LA CÁMARA conectada no se funde el fusible de entrada, vamos bien.

Un saludo

Avería solucionada.

Gracias a todos por vuestra ayuda. Especialmente a enh.

Un saludo,

mendo

SALUDOS, UNA COSA...SI EL COMPONENTE QUEMADO ESTA EN PARALELO A LA ENTRADA, ES UNVARISTOR, NO UN ZENER. EL VARISTOR SIRVE PARA PROTEGER EL APARATO DE SUBIDAS DE TENSION, NORMALMENTE TIENEN PINTA DE CONDENSADOR Y SON VERDES, AZULES, NEGROS ETC... EN EL CUERPO PONE LA TENSION DE PROTECCIONA LA QUE ESTAN HECHOS.... CUANDO ESTA ROTO SE COMPORTA COMO UN CRUCE Y FUNDIRA ELFUSIBLE. FUNCIONA SIN EL... SI LO QUITAS Y LOS DIODOS RECTIFICADORES NO ESTAN CRUZADOS, Y FUNCIONA TODO... PUES VE A COMPRAR UNO DE 250 275 VOLTIOS.
eSTE ES EL PRIMER MENSAJE DETODO EL FORO QUE ESCRIBO, ME ACABO DE DAR DE ALTA.
Tengo un dragonfly 4 y estoy aprendiendo con el... ya lo elevo hasta un segundo piso, pero me parece que tengo el eje doblado... me voy a comprar ahora una lipo , y estoy diseñando mientras me viene circuitos para que me avise en vuelo cuando la tension este muy baja, yaque la de tres elementos que he pedido cuando esta descargada es la tension nominal de trabajo de la otra bateriaque tenia.
Tambien estoy diseñando circuito para cargarla y otro para equilibrar los elementos... Lo que pasa esque en casa de herrero cuchara depalo... yo curro reparando televisiones, videos y demas cosas, y muchos de los diseñosque hagose quedan en el papel, ya que no tengo tiempo ni ganas de montarlos, solotengo ganas de volar.... Sabeis trucos para el dragonfly... que no sea comprarse otro ein¿¿¿.... ahora quiero mirar deno quemarel motor de cola, que se me quema de vez encuando, y cuando ponga la lipo supongo quemas.... quiero hacer un estabilizador de tension, pero por perreria no hequitado las helices para ver el consumo total del aparato.... alguien lo sabe?

Perdonad, con los nervios de mi primer mensaje y de que era lo unico en el foro que podia aportar, no he visto que ponia lo de averia solucionada.... sorry

Perdonad, con los nervios de mi primer mensaje y de que era lo unico en el foro que podia aportar, no he visto que ponia lo de averia solucionada.... sorry

Tranquilo 4baches.

Efectívamente, se trataba de un varistor. Con tu aportación seguro que muchos han aprendido un poquito más de electrónica.

Bienvenido al foro y un saludo,
