Hola, he comprado un kit OSD que incluye el GPS y el sensor de voltaje, es de electronicaRC.
A pesar de haberme bajado las instrucciones que en general están bien detalladas no veo en ellas como se conecta el sensor de corriente a la batería de vuelo, estoy atascado aquí.

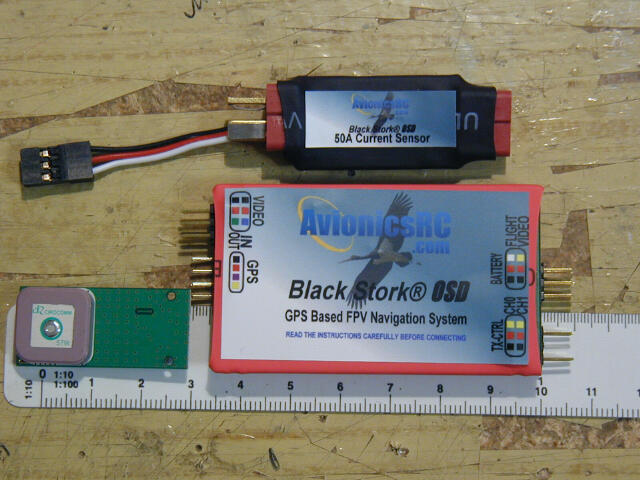

En la foto que adjunto se ven los componentes principales, solo faltan los cables y como veréis el sensor de corriente tiene a la izquierda (tal como aparece en la foto) el conector tipo servo que va a la placa principal y dos patillas doradas a 90º entre si. A la izquierda del sensor hay dos entradas para las mismas patillas que aparecen a la derecha.
Mi primera duda es: ¿Dónde se coloca este sensor de corriente, entre la batería de vuelo y el variador del motor, o donde?
Cuando conecte la batería de vuelo al sensor, ¿Qué patilla del sensor es la positiva y cual la negativa? (no pone nada en el propio sensor ni en las instrucciones). El mismo problema cuando conecte el otro lado al variador…..todos sabemos que si invertimos la polaridad podemos fundirlo todo y estos cacharros no son precisamente baratos….

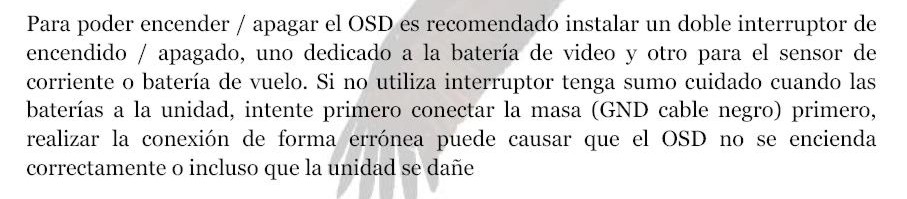

También adjunto foto de parte de las instrucciones donde habla de la forma de conectar las baterías al OSD y por lo que leo habría que poner un interruptor en el positivo del cable de la batería de vuelo y de la batería de video, para que primero se conecte el negativo y luego el positivo. ¿Esto es realmente necesario?, si no lo es ¿Por qué lo pone en las instrucciones?.
¿Cual es la secuencia correcta de conectar el sistema?. ¿Primero bateria de vuelo y luego la de video o como?
Otra duda ya puestos: La placa principal tiene conexión para la cámara de TV que va en el avión y para el transmisor de video pero ninguna para el micrófono de vuelo….¿donde se conecta éste y como se alimenta?.
Espero que podáis ayudarme porque me da pánico hacer mal alguna conexión y quemar algo o todo….
Saludos.
A pesar de haberme bajado las instrucciones que en general están bien detalladas no veo en ellas como se conecta el sensor de corriente a la batería de vuelo, estoy atascado aquí.

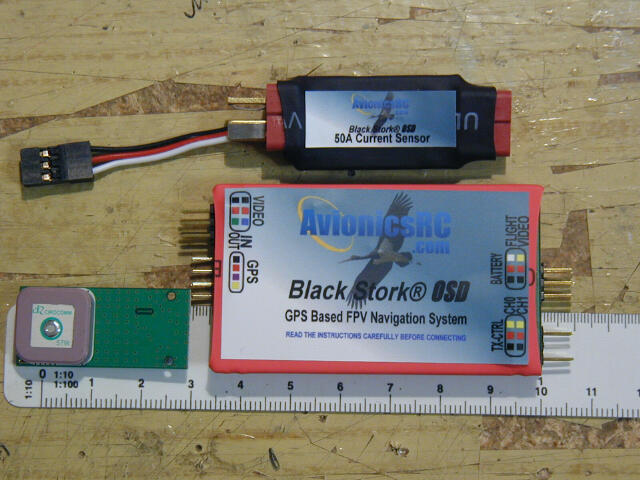

En la foto que adjunto se ven los componentes principales, solo faltan los cables y como veréis el sensor de corriente tiene a la izquierda (tal como aparece en la foto) el conector tipo servo que va a la placa principal y dos patillas doradas a 90º entre si. A la izquierda del sensor hay dos entradas para las mismas patillas que aparecen a la derecha.
