Hola,

Me estoy haciendo un cuadróptero ( multicopteros-ufos-f90/4xcopter-t175840.html ) y aquí iré poniendo los circuitos que voy diseñando por si ha alguien le interesan.

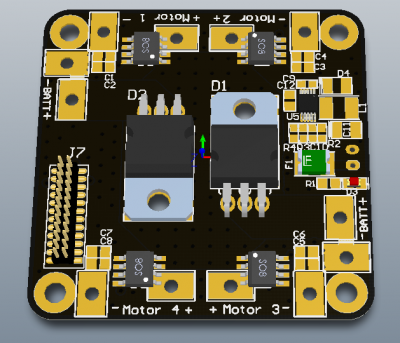

La primera PCB es un distribuidor de potencia para los motores:



Características:
- 5x5cm
- BEC 5V 1A (limitado por el fusible, aunque el integrado puede dar 2A).
- Entrada de dos baterías trabajando conjuntamente.
- Salida a 4 motores
- Sensores de consumo de corriente en los motores.
- Tensión de alimentación (no mide las baterías pero sí la tensión total).

S2

Ranganok Schahzaman

A mi me interesa, aunque solo sea por aprender, los 4 drivers de motor están claros, pero y los TO 220 D1 y D2, que componentes son ?



Un saludo

D1 y D2 son dos diodos schocktty de potencia (30A).
Los SO8 son los sensores de corriente para cada motor (no son drivers).
U5 y todo lo que hay a la derecha agrupado alrededor es el BEC.

Tengo que cambiar un par de cosillas en el conector de la izquierda, en cuanto lo tenga listo lo subo todo.

S2

Ranganok Schahzaman

mas que interesante

gracias por la aportacion/es

saludos

Venga vale , seguimos atentos, ; cuando venga bien, y yo por lo menos, ademas de aprender ya que todavia no he experimetado con esos tipos de sensores, actuadores, si que me me animaria a hacerme uno de ellos .

Muchisimas gracias.

Un saludo

Bueno lo prometido es deuda...

Si veis algo que se podría mejorar agradecería que me lo dijéseis y así lo voy añadiendo.

S2

Ranganok Schahzaman

No te importa poner ese esquema un poco mas grande, es que lo abro, y luego lo paso al paint para aumentar su tamaño, pero se ve un poco borroso.

El ACS 712 es un sensor de efecto hall, para que lo utilizas

Y el CI que hay en el centro de 10 patas, cual es ?

Gracias

Un saludo

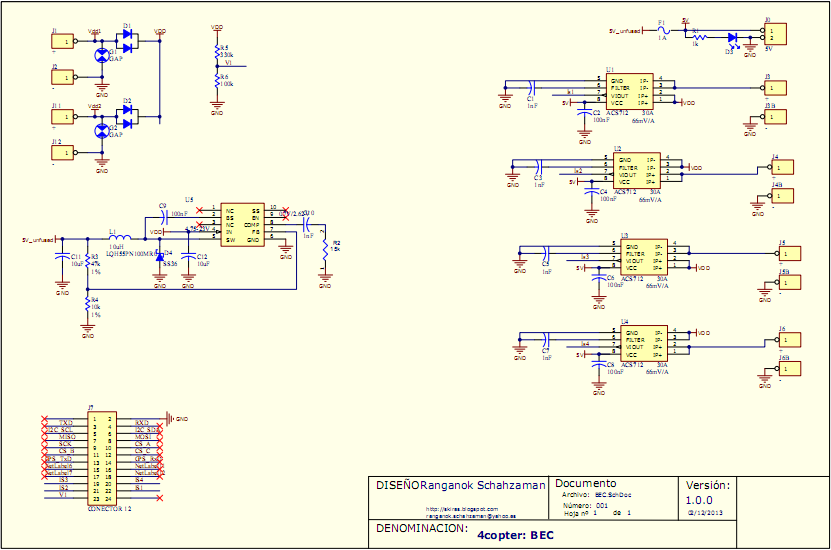

Iba a poner un pdf pero no me ha dejado, así que he hecho una captura de pantalla del pc.

Los ACS712 son los sensores de corriente de los motores (ESC + motor). El otro integrado es un DC-DC para bajar a 5V : MP2361

Los shocktty son MBR3045STG de potencia 30A cada uno, si me he quedado corto tengo unos de 40A preparados que no tienen la misma huella, pero que pueden montar igual en el hueco.

Tampoco está puesto en el esquema pero.se.pueden soldar unos condensadores gordotes en la salida de los motores.



S2

Ranganok Schahzaman

Ok, bueno, con una lupa lo puedo ver. Pero no localizo el ACS 712, me sale un Hall de Allegro, me puedes pasar el datasheet a mi email del mismo O sino alguna ref. más.

Gracias

Un saludo

Disculpa aclarado, es el de Allegro, y esta clasificado como sensor hall, pero, efectivamente es un sensor de corriente.

Un saludo
