No dejes de postear el resultado, que seguro que puede serle util a algún compañero al que le surja el mismo problema; y si pones alguna foto de la placa con el diodo de sustitución, mejor que mejor.


Un saludo.

Ok, poniente en cuanto tengamos el resultado de "la operacion" la comunicaremos. Estamos en ello

EUREKA!!, justo ese diodo. Gracias Poniente eres una maquina, realmente me comenta mi amigo electronico que aparentemente no esta roto hasta que lo desoldo y lo probo. Le ha puesto el que tu dijiste y va estupendamente, este finde probaremos su efectividad. En cuanto pueda pongo fotos del diodo de sustitucion. Gracias otra vez a todos por la colaboracion y en especial a Poniente. Salu2

Pues un final feliz, me alegro.

Pon la foto de la reparacion y asi otros compañeros se podran aprovechar de tu experiencia y la de Poniente como TERED (Tecnico Especialista en Reparaciones de Emisoras a Distancia).

Me alegro de haberte sido de ayuda.

Lo curioso es que, contando con la tuya, ya he visto ese mismo problema en cinco radios de tres modelos distintos, todas de futaba; y siempre por equivocaciones al conectar el cable de training o el interface del simulador. Parece que los de futaba se han cubierto de gloria con el con el jodido conectorcillo cuadrado


Un saludo.

poniente escribió:Lo curioso es que, contando con la tuya, ya he visto ese mismo problema en cinco radios

Con la mía 6. Me paso lo mismo hace varios meses, también probando el trainer. La abrí y al no ver nada "churrascao", seguí volando, al principio aviones pequeños y con mucho miedo.
Al leer este post y sabiendo ya cual es el componente en cuestión, la he vuelto a revisar y me he encontrado con que estaba tocado, tenía una pequeña perforación.
En todo este tiempo no me ha dado ningún problema pero por si acaso, ya está sustituido.
Dejo unas fotos aunque son de una calidad pésima y es que, llámame clásico, todavía no he sido capaz de conectar la cámara reflex de toda la vida al pc.

Bueno, pues ya van 7 afectadas por el puñetero conectorcillo cuadrado
viewtopic.php?t=77114
Yo creo que el problema es que está mal diseñado y se deja enchufar al reves.

Un saludo.

si soy yo el num 7
y gracias a poniente lo he solucionado con la ayuda de un amigo

en mi caso han sido dos ff7 y una ya me la ha arreglado y la otra esta en ello una de las mias estaba chamuscado pero exagerado todo negro al rededor del diodo en cuestion y la que ya me han reparado me dijo mi amigo que estaba desintegrado era blanco en vez de negro el diodo.
bueno muchas gracias a todos

hola amigos creo que la ff7 o cap 7 trae algunas problemas de fabrica, por lo que he leido, en la mia ya son dos situaciones la primera tuve que repasar las soldaduras de la ficha de entrada para alumno, la segunda y mas reciente el scroll o selector de funciones (dial) dejo de funcionar por desgaste interno, asi que la radio se quedo clavada en un solo modelo y no se puede tocar mas nada, ahora bien el problema es conseguir el repuesto y ahi va mi pedido de ayuda, aqui en argentina no lo puedo conseguir , si alguien sabe donde lo agradeceria.

saludos

hugo

Pues vaya tela con los señores futaba, podian tomar nota y solucionarlo o en su defecto repararla de forma gratuita y no que te cobran a parte de los portes son capaces de cambiarte la placa entera. Recuerdos a Poniente y gracias a el, muchos nos hemos ahorrado y otros se ahorraran mucho dinero. No he puesto fotos porque al final se quedo la emisora el amigo que me sustituyo el Diodo y yo me he comprado una FF9, he vuelto a picar con los chicos de futaba, que contradiccion

Soy nuevo en el foro, este es mi primer mensaje y lo usaré para agradeceros los consejos de este hilo y de algunos otros sobre este tema.
No sé si es el foro correcto, si no, pido disculpas.
Tengo una futaba 6exa desde hace varios años, la compré de las primeras que salieron con el conector cuadrado,
pues bien, por la puñetera manía que tenemos los informáticos de querer conectar todo al PC, al poco de tenerla me fabriqué un cable casero y en una de las ocasiones lo conecté al revés, me dí cuenta cuando empezó a echar humo, se vía claramente el diodo chamuscado al abrirla.
La emisora ha estado funcionando todo este tiempo, aunque detectaba que la lectura que me daba de la carga era incorrecta y al apretar el interruptor de encendido, la carga caía hasta empezar a pitar. Pero teniendo cuidado la he estado utilizando más de tres años, hasta que hace unas semanas murió.
Ya me iba a comprar otra nueva cuando ví este foro y encontré que algunas personas les había pasado lo mismo y resultó ser problema de un diodo similar al mío así que decidí seguir los consejos de las respuestas y SOLUCIONADO.
Quité los restos del diodo en cuestión y he soldado un 4148 y todo arreglado, de todas formas, antes de utilizarla en los dos aviones que tengo la probaré en algún barco o coche de RC para ver como responde.

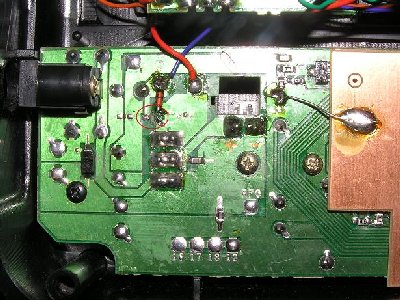

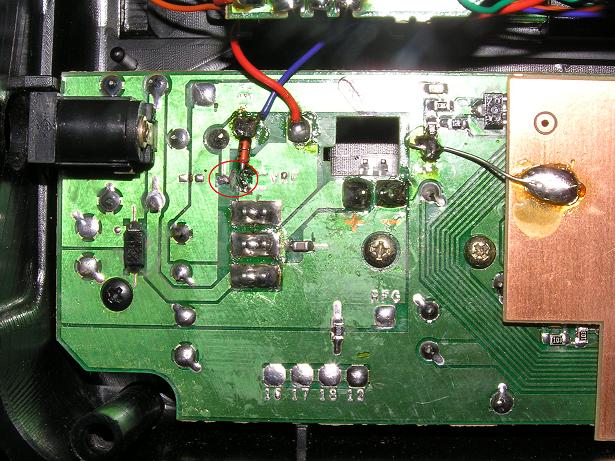

Muchas gracias por los consejos. Dejo una foto de la soldadura así como el hueco del diodo en cuestión marcado en rojo.
Recuerdo que es una Futaba 6EXA.

Saludos y gracias de nuevo

Hola amigos....

soy nuevo en el foro, hace rato que lo venia recorriendo pero no me habia suscripto.
Yo tamben tengo una ff7 pero de las viejas ( FP-T7UAFS ) y la conecto al simulador. El caso es que como no tengo la ficha DIN macho le conecto unos cocodrilos con unos pines insertados en la ficha hembra.
A que no saben que...........!!!!!! Si,,,,,, mi hijo jugando conecto uno d los pines en el lugar equivocado y.... HUMO !!!!!!

La parte de ppm esta bien, ya que la sigo utilizando para el simulador, lo que al parecer esta jodido es la parte de RF ya que al alejarme solo unos metros ya empiezo a perder senal en el receptor.

La desarme para intentar encontrar el diodo pero no lo tiene. Me puse aseguir el circuito y encontre una bobina de 10uH quemda que lleva la alimentaci'on al modulo de RF( esta tiene modulo como la 8uap). Desarme el modulo y desolde el transistor de potencia para ver si estaba quemado, pero esta bien.

Bueno, la pregunta es si alguien sabe que puede pasarle. Quizas Poniente sepa algo...!!!!!

Saludos y gracias

hola gente.....

Please...!!!!!!!!!!!......Alguna ayudita con mi radio...!!!!!!

Gracias

Pues eso, simplemente comentar que no es un fallo de diseño.
Sin ese diodo, si conectais mal el conector, se fundiria toda la electronica de la radio, o almenos algo bastante mas caro que un simple diodo.
Ese diodo es como un fusible, que se ha de quemar antes de que el daño sea peor.

CUIDADO AL HACEROS LOS CABLES.

Tengo algunas radios, e igual podiamos hacer unas fotos de todas para marcar los diodos y realizar un manualillo de reparacion para ellos.

¿Que os parece la idea?

Por supuesto, si alguien tiene una radio jodida en la zona norte (yo vivo en bilbao) siempre puedo echarles un ojo para intentar resucitarlas.

Un saludo.
Neomodo

Pues eso, simplemente comentar que no es un fallo de diseño.
Sin ese diodo, si conectais mal el conector, se fundiria toda la electronica de la radio, o almenos algo bastante mas caro que un simple diodo.
Ese diodo es como un fusible, que se ha de quemar antes de que el daño sea peor.

Pues va a ser que no.
Ese diodo no es como un fusible, si quisieran haber puesto un dispositivo de protección habrían puesto un fusible y no un diodo. La misión de ese diodo es separar la alimentación de la etapa de RF de la del encoder, de manera que cuando enciendes la emisora alimentas la etapa de RF directamente desde la batería y el encoder a través del diodo; pero cuando alimentas la emisora-alumno desde la emisora-profesor a través del cable de training, esa alimentación llega directamente al encoder pero se encuentra el diodo polarizado en inversa y no alimenta la etapa de RF, con lo que no es necesario quitar el cristal (o el módulo de RF en su caso) cuando la utilizas en modo profesor-alumno. También permite alimentar el encoder sin que se alimente la RF cuando se usa un cable DSC, aunque esta función no está disponible en todos los modelos de futaba.
Ese diodo se quema por UN ERROR DE DISEÑO COMO LA COPA DE UN PINO. En primer lugar por haber utilizado un formato de conector que, a poco que se fuerce, se puede enchufar al revés; y en segundo lugar por haber dispuesto el pinout del conector de manera tan absurda que, cuando lo consigues enchufar al revés, dejas interconectados los pines "+V Switched" (positivo de la alimentación del encoder) y "Ground" (masa).
Todas las emisoras (de cualquier fabricante) con conector de training llevan un diodo con esa misma función, pero solo lo encontrarás quemado en las futaba de conector nuevo, más que nada porque es imposible enchufar mal un conector DIN como los usados por Multiplex, Sanwa, Hitec... o incluso las futaba antiguas.


Un saludo.

a mi me paso exactamente lo mismo con la FF7
pero como no se me ocurrió ponerlo aquí me estafaron 60€ de reparación


ahora voi a abrir la emisora aer si era de ese diodo que decis

salu2

exactamente

era ese dichoso diodo lo substituyeron por uno normal

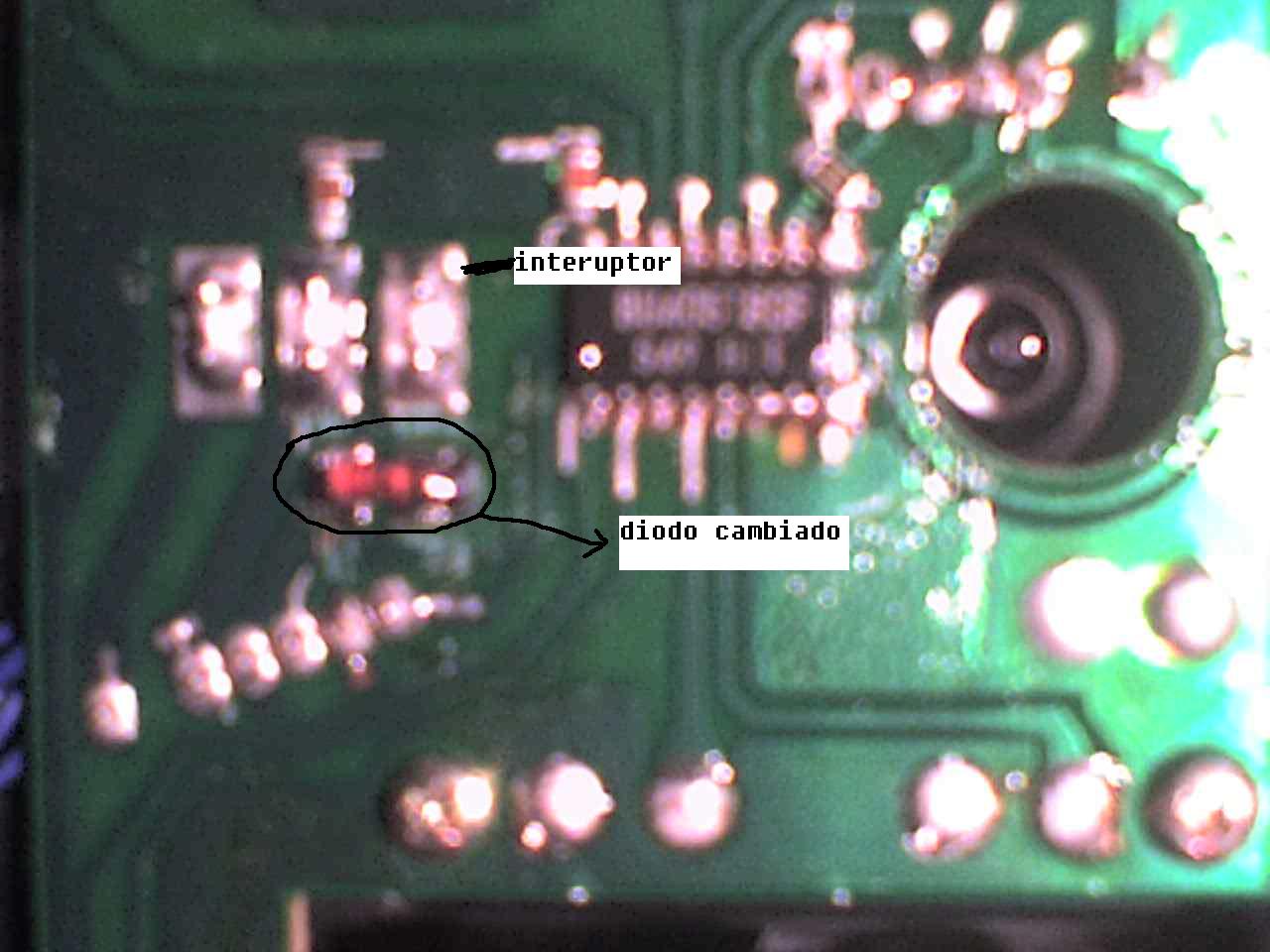

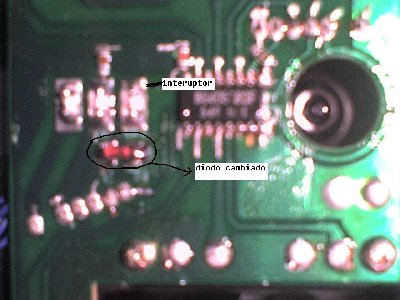

lo pongo en la foto.
Perdon por la calidad pero es que la unica camara que tenia era la del movil

Hombre, yo no lo llamaria "estafa", pero caro sí que es. Mira en la factura cuanto te han cargado en concepto de mano de obra y cuanto en concepto de material; y cuales son las condiciones del servicio. Seguramente la primera hora no es fraccionable y te la han cobrado completa (la reparación no lleva más de media hora). Si ves que te han cobrado más de 1 hora, o ves que te han cobrado más de 0.50€ por el diodo, imprime este hilo, se lo enseñas al del servicio técnico y le pides una hoja de reclamaciones.
Seguramente te han cobrado solo 1 hora (no fraccionable, y al precio que deben tener bien visible en el taller y que tu has aceptado) y no te han cobrado material; en ese caso, como en el chiste, los 60€ no son por girar un tornillo, sino por saber qué tornillo hay que girar. Solo podrías reclamar por haberte hecho una "chapucilla" en lugar de poner el diodo original (no se si procede ).


Un saludo.

hombre...
echándole cuentas tampoco es tan caro, pero comparado con lo que me valia cambiarlo yo es una exageración pero claro, esta lo que dijiste tu de detectar el fallo y asi si que...


weno ahora por lo menos savemos lo que falla y si pasa otra vez no gasto 60€

salu2

Me uno al club de los afectados por el dichoso conector!!
Tenia la emisora conectada al pc y de repente ha empezado a salir humo y zas la emisora muerta.

Ya estaba mirando los precios de una nueva hasta que he visto este hilo y me he llevado una alegria, efectivamente el famoso diodo estaba tostado.
Lo he comprado y se lo he llevado a un amiguete de una tienda de electronica para que me lo cambie ya que yo no tengo herramientas ni conocimientos para cambiarlo con seguridad.

Ya os contare si con eso queda solucionado el problema, espero que si

Por cierto, para los que habeis cambiado el diodo por el 1n4148, habeis tenido algun problema con la emisora despues del cambio??

Un saludo a todos

Sois unos monstruos!!!, ya esta funcionando a las mil maravillas
Ojala todas las reparaciones fueran tan baratas como esta , hehe.

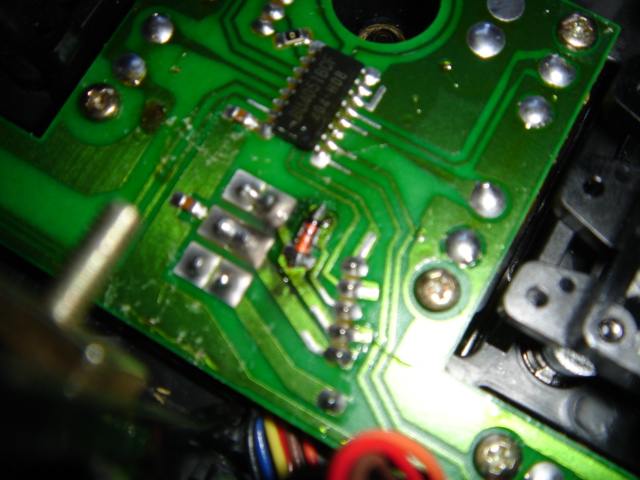

Os dejo una fotillo de como ha quedado la reparacion.

Gracias por ahorrame un dinerito y un buen cabreo!!

Saludos.

Bueno pues os cuento lo mio haber como se come esto,mi emisora es una futaba 6exa y el problema aparentemente vino solo, vuelo un dia cuando vuelvo del campo de vuelo boy a cargar las baterias de la emisora con un cargador de estos inteligentes, vamos con el que siempre he cargado esta emisora,y me dice el cargador que no hay bateria, he descartado que sea el cargador puesto que le puese otro paquete de pillas cargo sin problemas, he mirado los diodos estos de unos y otros expuestos aqui en este hilo y no le veo nada, la verdad es que no es el mismo problema nunca conecte cable del simulador pero si se me salio ese dia el cristal eso si es verdad lo que no recuerdo es que si se lo puese con la emisora apagada o encendida, de todas formas he mirado loa placa donde va alojado el cristal y tampoco veo nada.Haber si alguno os paso algo parecido gracias, si alguien me lo solicita intentare poner alguna foto.

Tu cargador inteligente, no detecta la batería de la emisora, porque la emisora tiene un circuito de protección.

Para cargar la bateria con un cargador de esos, tendrías que sacarla de la emisora, y cargarla fuera.

Por eso es mas comodo cargarla con el cargador lento de la emisora de toda la vida.


Saludos.

Poniente escribió:

Pues eso, simplemente comentar que no es un fallo de diseño.
Sin ese diodo, si conectais mal el conector, se fundiria toda la electronica de la radio, o almenos algo bastante mas caro que un simple diodo.
Ese diodo es como un fusible, que se ha de quemar antes de que el daño sea peor.

Pues va a ser que no.
Ese diodo no es como un fusible, si quisieran haber puesto un dispositivo de protección habrían puesto un fusible y no un diodo. La misión de ese diodo es separar la alimentación de la etapa de RF de la del encoder, de manera que cuando enciendes la emisora alimentas la etapa de RF directamente desde la batería y el encoder a través del diodo; pero cuando alimentas la emisora-alumno desde la emisora-profesor a través del cable de training, esa alimentación llega directamente al encoder pero se encuentra el diodo polarizado en inversa y no alimenta la etapa de RF, con lo que no es necesario quitar el cristal (o el módulo de RF en su caso) cuando la utilizas en modo profesor-alumno. También permite alimentar el encoder sin que se alimente la RF cuando se usa un cable DSC, aunque esta función no está disponible en todos los modelos de futaba.
Ese diodo se quema por UN ERROR DE DISEÑO COMO LA COPA DE UN PINO. En primer lugar por haber utilizado un formato de conector que, a poco que se fuerce, se puede enchufar al revés; y en segundo lugar por haber dispuesto el pinout del conector de manera tan absurda que, cuando lo consigues enchufar al revés, dejas interconectados los pines "+V Switched" (positivo de la alimentación del encoder) y "Ground" (masa).
Todas las emisoras (de cualquier fabricante) con conector de training llevan un diodo con esa misma función, pero solo lo encontrarás quemado en las futaba de conector nuevo, más que nada porque es imposible enchufar mal un conector DIN como los usados por Multiplex, Sanwa, Hitec... o incluso las futaba antiguas.


Un saludo.

El resultado es que cuando compras un equipo de RC (No importa la Marca que sea) te lo venden como un juguete "sin Esquema" del circuito
muchas instrucciones de programacion, que la mayoria no suele utilizar, pero de Circuito nada de nada y aunque seas Ing Electronico como no estes puesto en ciertos componentes de las supuestas siempre nuevas tecnologias electronicas, no te enteras de por donde te sopla el viento o sale el Humo.
Cuando te compras un Transceptor Yaesu FT-897D te puedes estudiar el esquema en su manual y en paginas suplemento aparte.
¿Alguien se ha pensado que los componentes son distintos y por eso no se necesita conocer el circuito? ¿Para que? cuando se rompa un avion pones otro y otro, asi hasta que te des cuenta de que el fallo es la jodida Emisora, la tiras o arrinconas y te compras otra "Pues que Bien"
Y digo muy bien Jodida Emisora porque un Transmisor es jodido y esta Jodido cuando se aveira, si encima no tienes el circuito o esquema de el.

Mi Futaba T7C dejó de funcionar hace unos días. Y por lo que leo no es problema común de un usuario. Estas emisoras tienen un fallo como la copa de un pino. Y por lo visto al comprarla fuera no dan soporte en España a no ser que les pagues el oro y el moro. Intentaré hacer las comprobaciones que mencionáis a ver qué tal.

Hola, aprobecho este hilo para exponer mi problema, es una ff7 que por lo visto emite a muy baja potencia, no lo tenia claro hasta que la he transformado a 2,4 con sistema frsky, a 30 metros ya tenia problemas, hice prueba de alcance y a 4 o 5 metros problemas, cambie el modulo a otra emisora y me puedo llebar el avion al fin del mundo sin problemas, un chico de mi club me dice que seguramente el problema es por haber enchufado la emisora a simuladores y que esten fastidiados los transistores finales de la radio, eso no se ni donde esta, alguien que se preste a decirmelo?

Hola, cuando transformas una emisora a 2,4 la potencia de emision te la da el modulo mismo, podria ser que los finales de tu emisora en 35mhz estuviesen en mal estado pero al transformarla estos no tienen nada que ver.El problema lo debes de tener en el tren de impulsos que le llegan al modulo o la tension de alimentacion que no sean los correctos.

gracias por contestar, el caso es que he puesto el mismo modulo a una jr y no tengo ningun problema, va de maravilla

Revisa las conexiones.Yo te la podria reparar pero me la tendrias que mandar a Valencia.

Muchas gracias, la dejare un tiempo, tengo otra y hasta que tenga otro modulo, gracias
