Después de saludaros,comentar a los moderadores que sabiendo que el tema

que propongo poco tiene que ver con los autogiros sí que está dentro de

este apartado . Si consideran oportuno abrir un nuevo tema dentro de aparatos

voladores,que asi lo hagan.

En fin,los deltaplanos creo que son poco conocidos por muchos de nosotros y

alomejor se merecen un apartado propio.Los moderadores lo decidiran.

He visitado varios foros y visionadobastantes videos pero no he encontrado

ni planos ni medidas por las que empezar a construir un modelo de este tipo.

Quiero empezar por una base lo más sencilla posible,comenzar por lo más

básico,sin complicaciones y por supuesto eléctrico.

Os hago un llamamiento a todos vosotros por si alguno ya está puesto al dia

y me orienta por donde puedo empezar este proyecto y que no llege a ser

decepcionante. Seguro que sois muchos.

Quiero empezar por lo que es el carro y me tengo que decidir por el material,

para mi lo mas sencillo seria hacerlo en listones madera,en todo lo posible

pero otra opción será el aluminio.No tengo ni idea como empezar ni con qué.

A ver esas ayudas...

Unos enlaces para ir entrando en tema:

http://digilander.libero.it/dgavio/elet ... ltaNEW.htm


http://www.baronerosso.it/forum/aeromod ... re-rc.html

Para cuando nos querramos complicar la vida:


http://www.youtube.com/watch?v=WW0hiQ1QVkg



http://www.rcgroups.com/forums/showthread.php?t=916293




Saludiños.



.

que chulo yo me pido uno jeje
a ver si alguien se anima y nos hecha una mano a contruir uno yo voy a empezar a mirar informacion

se podra adaptar?
http://www.hobbyking.com/hobbyking/stor ... a_Kit.html

honeybee escribió:se podra adaptar?
http://www.hobbyking.com/hobbyking/stor ... a_Kit.html

Yo creo que está mas bien enfocado para ponerle un parapente.

Pero siempre se cojen ideas.

Hace unos años en un festival me tocó en el sorteo una cometa,

la tengo por algún lado y espero sacarle provecho.

A ver si sale algún compañero que nos ponga las pilas.




.

esperemos que alguien nos heche una mano
yo creo que se le podria adaptar una cometa y los mandos son los mismos
bueno seguiremos investigando

Muy buenas a tod@s, a ver si lo de la cometa funciona, yo ya tengo dos de esas de la coca-cola preparadas....

Vamos a ir recopilando datos y aportes:



http://www.reallycooltoys.com/rctoys-hanggliders.html



Vaya precios.Visto esto,por muy mal que funcione me quedo

con la cometa.







Uploaded with ImageShack.us

yo creo que se puede adaptar el chasis de hk con una cometa cuestion de probar
cuando pasen las navidades manos a la obra

Pues igual no es este el sitio ideal para plantear este tema!!

Mirando las cometas,me encontré estas medidas:


http://www.kiteplans.org/planos/hiaspect/hiaspect.html


Las usaremos.


.

Hola de nuevo...

pues desgraciadamente no me queda mas remedio que comenzar

este mini proyecto a ojo ,sin saber nada de casi nada, lo poco que

he podido captar en los videos subidos a la red y que algún enlace

he puesto arriba.Me imagino que tendré que respetar el centro de

gravedad,pero no sé donde me imagino que donde quede centrado

con la cometa que por supuesto voy a sacar provecho a la que tenia por casa.

He comenzado por la base con madera de chopo,el eje trasero de cuerda

de piano de 4mm y el delantero con dos ruedas,porque me ha sido mas facil

así que prepararlo para una sola.Por supuesto intentar desenvolsar lo minimo

posible.

Hola de nuevo...

pues desgraciadamente no me queda mas remedio que comenzar

este mini proyecto a ojo ,sin saber nada de casi nada, lo poco que

he podido captar en los videos subidos a la red y que algún enlace

he puesto arriba.Me imagino que tendré que respetar el centro de

gravedad,pero no sé donde,lo lógico? será que quede centrado

con la cometa que por supuesto voy a sacar provecho a la que tenia por casa.

He comenzado por la base con madera de chopo,el eje trasero de cuerda

de piano de 4mm y el delantero con dos ruedas,porque me ha sido mas facil

así que prepararlo para una sola.Por supuesto intentar desenvolsar lo minimo

posible.




Uploaded with ImageShack.us



Se puede ver que en la parte de abajo y en la zona trasera he hecho

una ranura para que encaje la cuerda de piano que hara de eje y tren trasero.


Aquí el tren delantero:





.


Uploaded with ImageShack.us






Uploaded with ImageShack.us





Uploaded with ImageShack.us















Uploaded with ImageShack.us






Uploaded with ImageShack.us



Le hice el hueco para el servo de direción.Me estoy dando cuenta

que estas ruedas delanteras son algo pequeñas y cualquier piedra

o desnivel en el terreno será un obstáculo que hará que no ruede bien.

De mano solo servirá para sacarlo en asfalto.



Saludños.


.

Pues me parece interesante el proyecto la verdad, quizá no sea el sitio más indicado, pero como bien dices no hay mas sitios donde colocarlo.
Yo aveces hecho de menos mas secciones en el foro como por ejemplo:

-scrach-built (construcción de aparatos voladores inventados o no de diversos materiales)
-Aviones raros o bizarros, inventos caseros.
-deprónicos y foam
-minis o micro aviones Rc eléctricos o porqué no de explosión
-vintage
-old timers
-warbirds
-gran escala

etc...

Pues seguiré tu hilo encantado

saludos

Hola Kalamar. No sé si es lo que buscas o si te servirá, pero tengo una revista MRA nº 638 de febrero de 1993 y trae un plano de un avión con las alas en tela tipo ala delta y el fuselaje de avión. se llama TRAPANELLA de 1,40 m. de envergadura para motor .25.
creo que tengo algo más pero tengo que buscarlo. En caso de que te interese te mando la revista con el plano.
Obdulio

Pues seguiré tu hilo encantado

saludos[/quote]


A ver si sacamos este proyecto ¨palante¨.Gracias Carlos.

Obdulio te cojo la palabra,si que me interesa esos planos,pero no

hace falta que me los mandes de momento,si pudieras hacer una

foto al plano del ala y la pusieras aquí igual me serviria.

Gracias a tí también Obdulio.

He empezado el mastil para la góndola,donde practicamente

va toda la artilleria del aparato,dos servos el motor y variador,

y el receptor con su bateria.

A ver si mañana lo acabo y os pongo las fotos.



Saludiños.

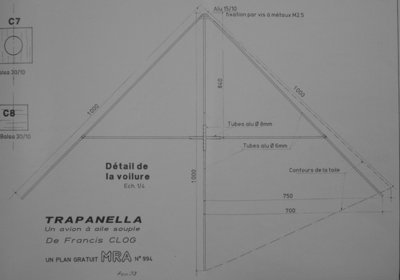

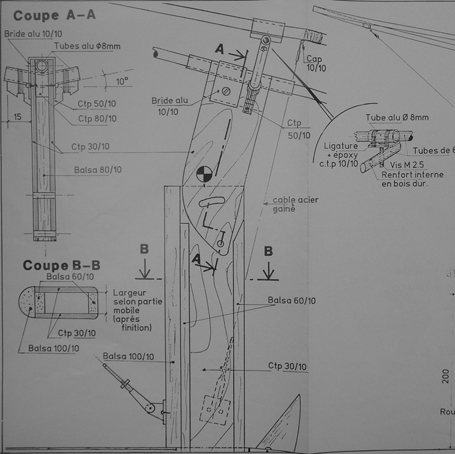

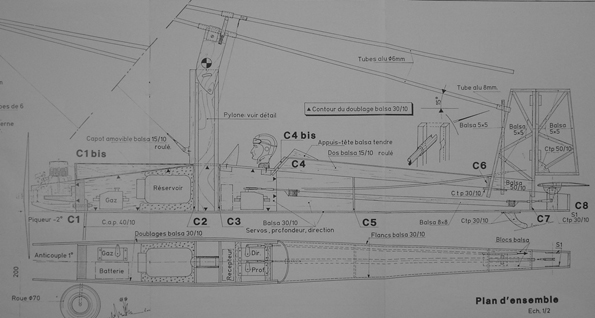

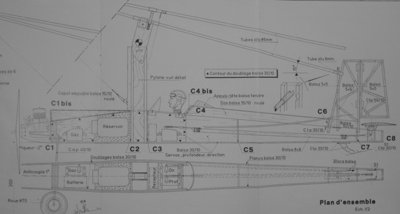

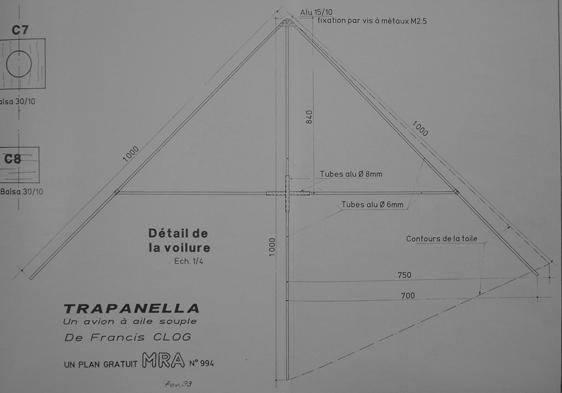

Hola Kalamar, te pongo unas fotos del Trapanella. He encontrado algo más, un plano de un Moto Delta y el de la Bruja voladora que tienen alas delta.

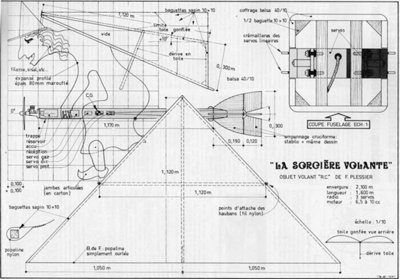

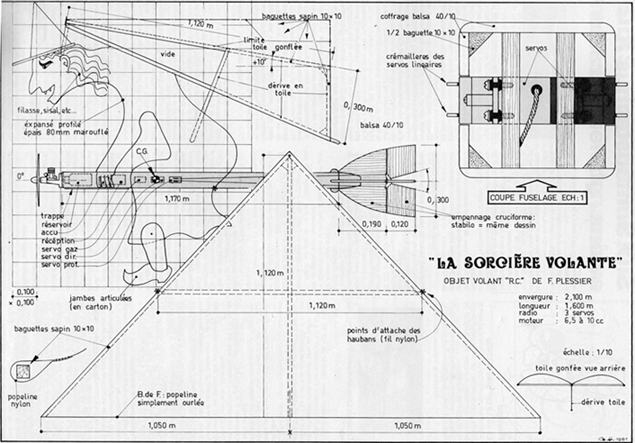

Bruja

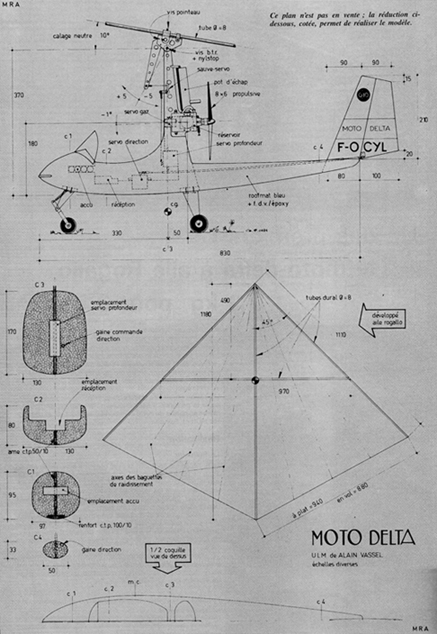

Moto Delta

VIVA GRANADA,

esto es eficacia y rapidez.Gracias de nuevo.

Hola a todos, espero que hayais pasado unas felices fiestas.

Hoy en esta comunidad es festivo y lo que no sé si en el

resto también,aunque creo que en Galicia por lo menos nó.

He preparado el mástil de la gondola con las bancadas para

los servos los orificios para sujetar el motor con una cuña para

que coja la linea paralela del suelo,porque el mastil no va

perpendicular a la góndola,va con una pequeña inclinación

hacia adelante y la diferencia de diametro de las ruedas también

influye .En el extremo superior he tenido que hacer una ranura donde

va la¨ bisagra¨ que sujetará la cometa .




Uploaded with ImageShack.us





Uploaded with ImageShack.us














Uploaded with ImageShack.us


A ver si mas tarde pongo las fotos de la bisagra,que ya la tengo hacha.

A comer turrón.


.

La bisagra:



Uploaded with ImageShack.us




Uploaded with ImageShack.us




Uploaded with ImageShack.us



Aqui puesta en el larguero de la cometa:





Uploaded with ImageShack.us






Uploaded with ImageShack.us.




Esto es todo amigos...


.

muy buen trabajo si señor peroooooo
lo queremos ver volar

Hola,he modificado un poco la base de la gondola,como

la madera tiene el mismo grueso que una lipo de 2S le he

hecho el hueco para ella y he adelantado el servo de dirección.

También he hecho unos pequeños rebajes tanto en la parte

inferior como superior para unas plaquitas de aluminio que

sujetaran de forma contundente la lipo y quedaran a ras.





Uploaded with ImageShack.us







Uploaded with ImageShack.us








Uploaded with ImageShack.us




Preparé un listoncillo de 8x8mm que unirá y reforzará lo que es el

larguero con la parte delantera de la góndola.En los extremos ,y para

la sujeción de este,le puse unas laminitas de aluminio remachándolas

a la madera:




Uploaded with ImageShack.us





Uploaded with ImageShack.us




.

honeybee escribió:muy buen trabajo si señor peroooooo
lo queremos ver volar

Esperemos que así sea y asi lo veamos.Se hará potente video.


Ahora intento aprovechar unas escuadras de mando para poner

las varillas de mando.Sigo dando palos de ciego pero todo esto

lo podre modificar según vea que no es factible la primera tentativa.


[/url


Uploaded with [url=http://imageshack.us]ImageShack.us





Uploaded with ImageShack.us





Uploaded with ImageShack.us



Hoy le he dado dos buenas manos de pintura,mañana o pasado las fotos.



Besiños.



.

Despues de ponerlo al calorin y estar bien seco,seguimos...




Uploaded with ImageShack.us


VERDE,uno de los colores que no tiene la cometa.

Hice unos agujeros laterales para poder poner la varilla que

dará rigidez al tren,se ata bien apretado con hilos de cobre

y se estaña bien.









Uploaded with ImageShack.us








Uploaded with ImageShack.us








El mismo tornillo que sujeta el mastil,al ponerle una arandela

sirve para sujetar el tren,que también está incrustado en una canal.





Uploaded with ImageShack.us




No sé si sois muchos los que estais ahí,pero espero que tengais

una buena entrada en el nuevo año y desearos que por lo menos

el 2012 no sea peor, que manda güevos...








.

que pasa vuela o no espero noticias para comenzar a trabajar

estamos estamos, estamos con ansia...
