Esta claro que me gusta hacer más que comprar...

Miguel, que salga lo que salga...volaré el modelo tal y como lo termine, si sale bien, de p_a madre, si sale mal...lo dejaré estar y volveré a la carga.
En función de esto, sí que en el futuro haría otro con estas modificaciones, pero dudo mucho de que haga uno de pruebas y otro bueno...por mas CNC que tenga el gasto de tiempo y el material existe.
No creas que el CNC me lo hace todo, sí que me quita faena pero lo demás sigue existiendo y es con mis manos.

Hombre! esta claro que vas a trabajar mas, y el coste, en eso tienes razon. No se.... yo me hare el muleto para experimentar, y si consigo que vuele pues ya me pondre con la maqueta. ¿Que quieres que te diga?... ando todavia bastante 'mosqueado', ya me entiendes

MiguelCL escribió: ¿Que quieres que te diga?... ando todavia bastante 'mosqueado', ya me entiendes

Entiendo tu "MOSQUEO", pero no siempre salen asi.
A mi me ha pasado 2 veces algo parecido, pero de mas de 50 modelos que llevo construidos, 2 no son tantos...se aguanta.
Precisamente un Gee Bee fué uno de esos 2

Cada día me convenzoo más de que el motor idóneo es este 60cc:

Ese es al que le tengo echado el ojo!!!!
Eladio me recomendo un bicilindrico, ese sería perfecto.
Sds

Si tengo que escuchar el ruido de una Vespa, que por lo menos sea bicilindrica y se parezca a una RD 350!!!

Buenas caballeros!
Después de un pequeño parón, debido a cumpleaños, motos..etc...etc , esta semana retome el diseño del ala, y ya tengo todo como para meter el contrachapado en el CNC y empezar a cortar...supongo que mañana o el sábado le daré caña...

Como siempre....chapeau!!!!

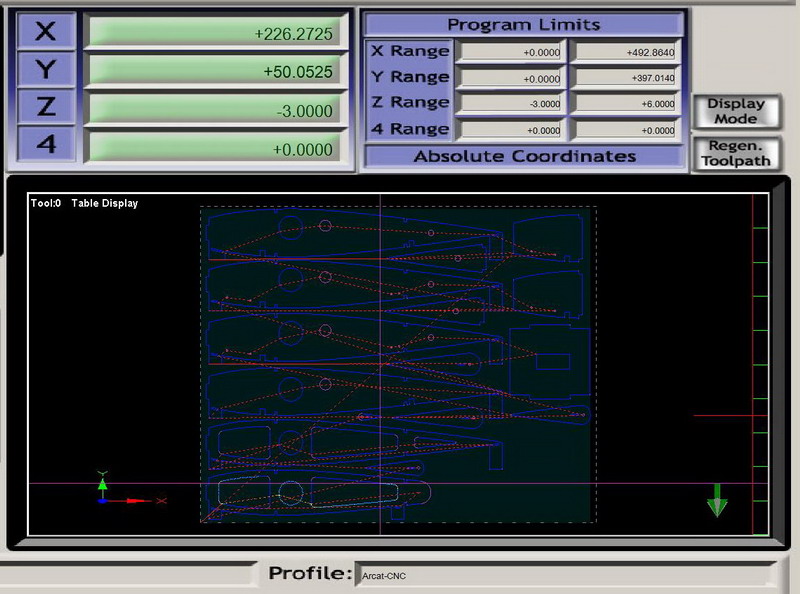

Podrías explicar que significan las lineas rojas que hay en la foto. Supongo que es por donde se desplaza la fresadora más rápido pero si pudieras ir explicando aunque sea someramente...
Sds

Ok, empecemos por el principio entonces...

Para llegar hasta esa imagen, primero se debe pasar por 3 programas diferentes. La imagen corresponde al programa que maneja el CNC.
Entonces, en mi caso:
1º dibujo en 3D las partes y las ensamblo virtualmente.
2º paso las piezas de 3D a 2D, en formato DXF.
3º convierto y configuro dibujo el DXF en CODIGO G.
4º ingreso el Codigo G en el programa que maneja los ejes del CNC.


Termico, respondiendo a tu pregunta, no necesariamente es el camino más rapido, en realidad es el camino que recorre la fresa sin trabajar sobre la pieza. Normalmente sí que es mas rapido ese desplazamiento, a menos que configures la velocidad de desplazamiento de corte al tope de velocidad del CNC, entonces la velocidad de corte será igual a la velocidad de desplazamiento entre una pieza y la siguiente.
En mio caso, cuando corto madera, estas velocidades estan igualadas, pero si trabajo aluminio ya no son iguales.

Sds!

Ya entiendo...
La imagen corresponde al Mach3, verdad? Me resulta "familiar"
Las costillas las haces en autocad con las polares de algun programa de diseño de perfiles tipo profile???
Gracias de antemano y perdona por ser tan pesao jejejej
Saludos

termico escribió:Ya entiendo...
La imagen corresponde al Mach3, verdad? Me resulta "familiar"
Las costillas las haces en autocad con las polares de algun programa de diseño de perfiles tipo profile???
Gracias de antemano y perdona por ser tan pesao jejejej
Saludos

No, desde que empecé a hacer aeromodelismo, ya hace 30 años, diseño los perfiles yo mismo.
En aquel entonces no había PC y no disponía de tablas de perfiles, por lo que adopte un método para hacer un perfil, y sigo haciéndolos así, solo que ahora me ayudo del PC (evidentemente).
En función de lo que pretenda del avión, lo diseñaré simétrico, semisimetrico o plano convexo.
El espesor dependerá de la velocidad que pretenda...si no quiero velocidad, pues suelo hacer un perfil al 10% de espesor vs cuerda. Que es el caso de este modelo.
Utilizo una herramienta que se llama BEZIER, y cuando lo hacia a mano usaba un PISTOLETE, que en España no sé como se llama.



El punto de inflexión de la curva, tanto en el extradós como en el intradós, lo suelo ubicar al 33% de la cuerda, coincidiendo con el CM.

Espero haberte aclarado el tema...

Al pistolete este yo lo llamo plantilla para curvas. La verdad que no se cual será su nombre correcto.
La herramienta BEZIER que utilizas es alguna del software de diseño supongo o utilizas algun programa para generar las curvas?
Sds

termico escribió:Al pistolete este yo lo llamo plantilla para curvas. La verdad que no se cual será su nombre correcto.
La herramienta BEZIER que utilizas es alguna del software de diseño supongo o utilizas algun programa para generar las curvas?
Sds

Bezier es el nombre que se le dá a una curva con multiples radios indefinidos.
Casi todos (por no decirte todos) los programas de dibujo vectorizado tienen esta herramienta.
No hace falta ningun programa especial para que puedas dibujar este tipo de curvas.
Solo que hay algunos programas que son mas faciles de modificar dicha curva (como el Ilustrator, corel draw, freehand, etc), y en otros es mucho mas complejo (caso autocad).

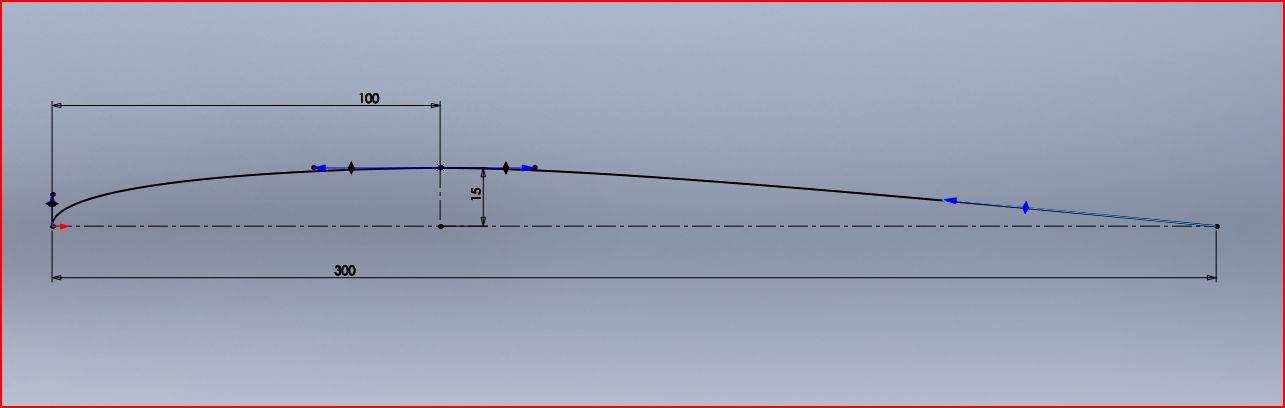

En la imagen te muestro un ejemplo.

Sds

No tengo perdón Despues de lo pesao que me pongo para que escribas algo no me doy cuenta hasta ahora. Pero ya no te libras de mi. Como penitencia me tengo que leer 4 paginas de tiron.

silbo escribió:No tengo perdón Despues de lo pesao que me pongo para que escribas algo no me doy cuenta hasta ahora. Pero ya no te libras de mi. Como penitencia me tengo que leer 4 paginas de tiron.

En parte sos uno de los responsables de que haya iniciado este hilo...

Pues...a leer!!!

Silbo, no te pierdas ni un detalle. Esto está superinteresante.
Además Pichi lo hace tan facil que construir un gee bee parece cosa de principiantes jejejeje
saludos

AHHHH AHHHH me sangran los ojos

Lo malo es que hace tiempo decidi que los gee bee no me gustan.

A mi los que me gustaban eran los BEE GEES

ya se que es un chiste malo pero bueno.... y solo tenia 12 años cuando sonaba esta,
http://www.youtube.com/watch?v=9e1Lz829grk

Un exitazo!
Yo tenia 10 jajajaja.

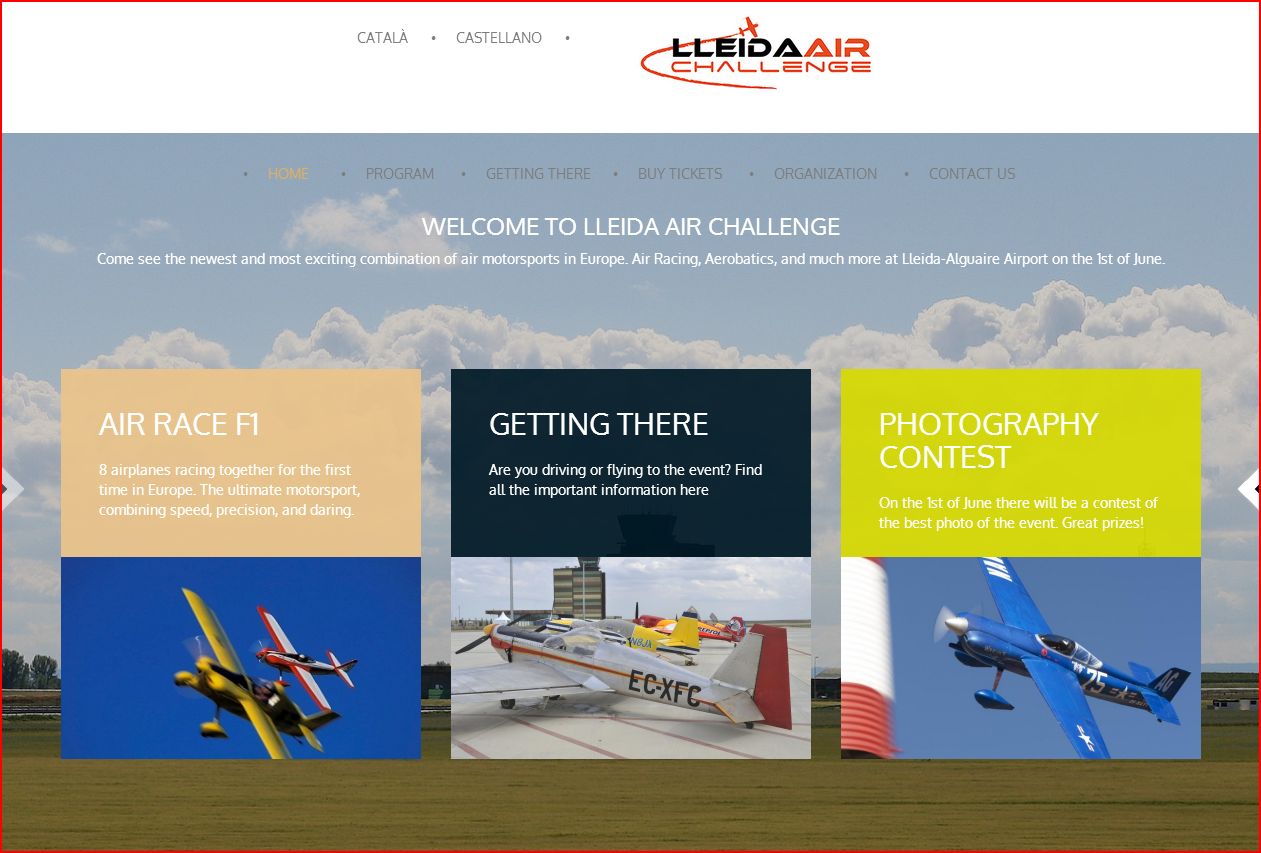

Les dejo un link para aquel que viva relativamente cerca de Lleida y quiera presensiar una carrera de aviones reales, la AIR RACE F1.

http://lleidaairchallenge.com/

Yo ya tengo mis tickets!!!!

Hola compañeros!!!
Hoy quiero presentar les un par de cosas...primero me gustaría empezar por el motor.
Después de ir y venir con la almohada cada noche, calculando euros vs. potencia vs. peso, y además, haber encontrado a un compañero del foro que vendía un EVO ENGINE de 80cc usado, pero con el conjunto de pistón nuevo, a un precio mas que bueno, pues, me he decidido a comprárselo.
El motor peso 2600gr, una burrada contra los 1600gr del ZDZ RV40, pero esta claro que iré tranquilo de potencia, en el caso de que la necesite por lo que sea...

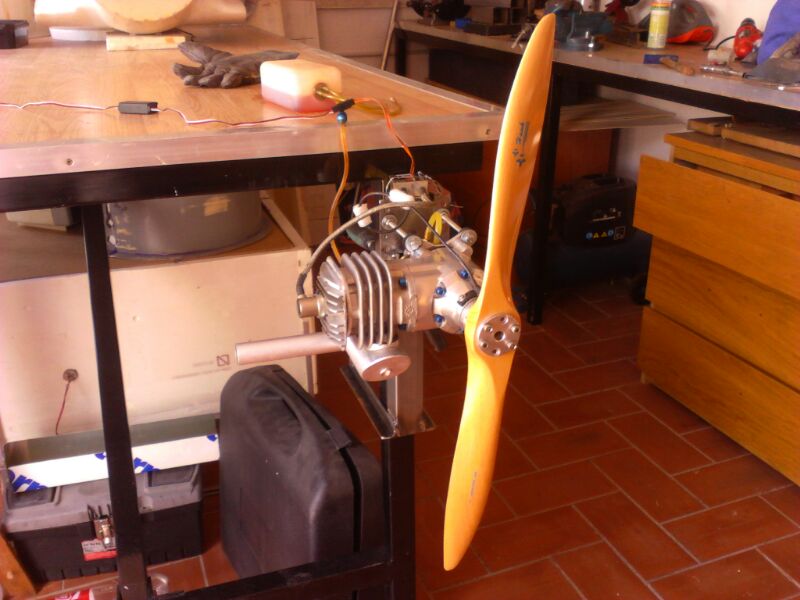

Hoy lo he montado en una bancada que le había hecho al ZDZ, solo por ponerlo en marcha, y aunque el compañero que me lo vendio me dijo que se habia dejado el hombro intentando ponerlo en marcha, pues, después de unos toques mágicos al carburador y a la posicion del sensor del CDI los puedo contar que arranco antes de los 10 intentos..A MANO!!!!
Al arrancar me termine de cerciorar de que la bancada no era la que necesita para desfogado, pero ya haré otra...

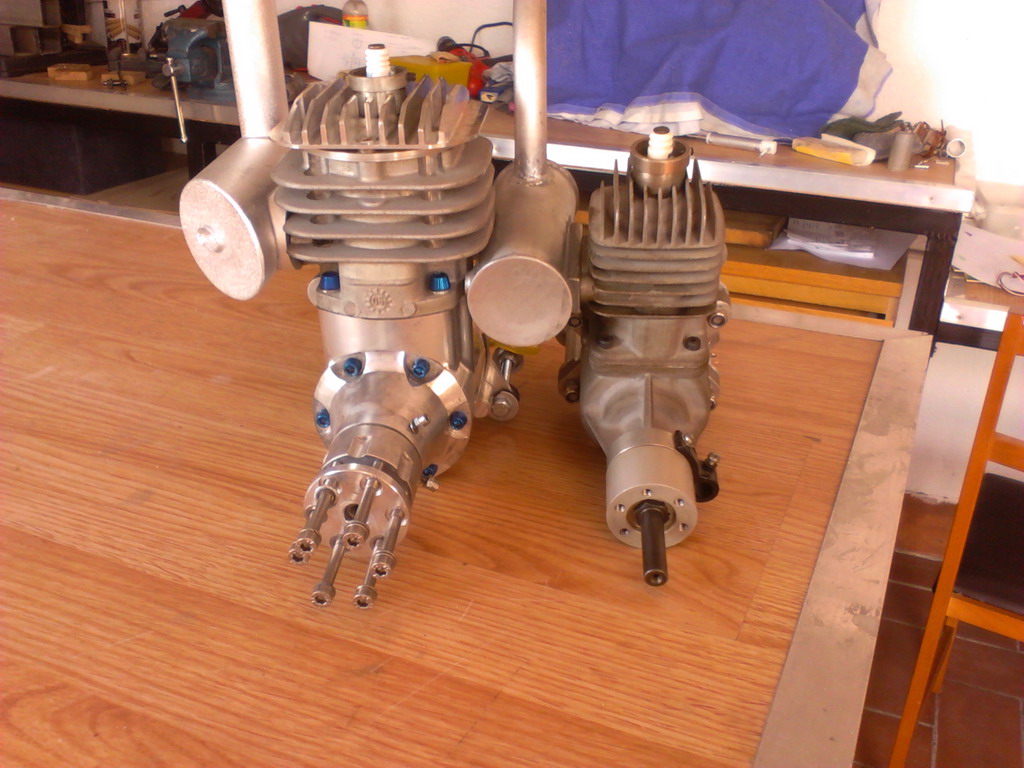

En la foto se puede observar la diferencia entre el ZDZ y el EVO

Ahora lo importante...como un postre de fresas...
...LAS ALAS!!!

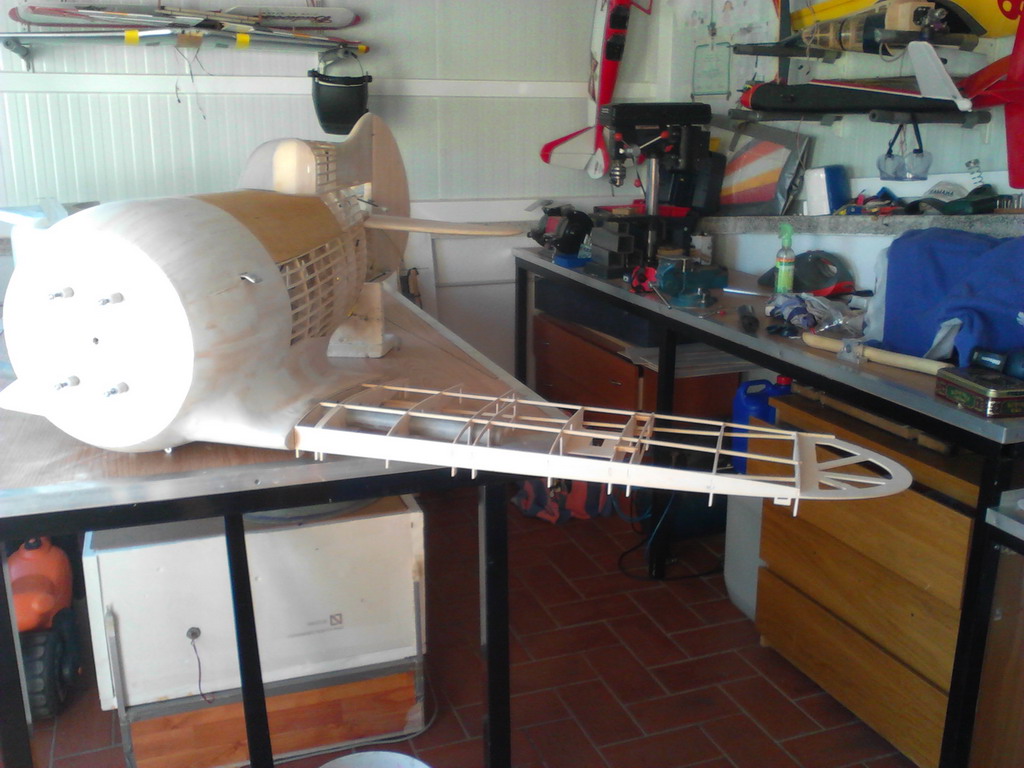

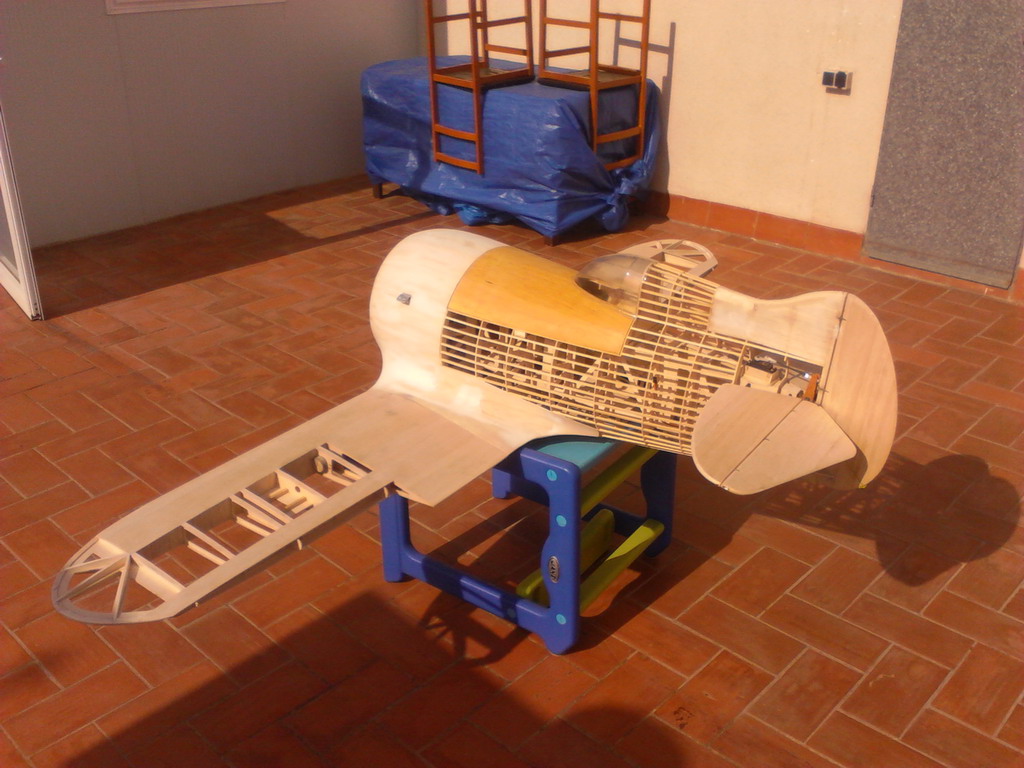

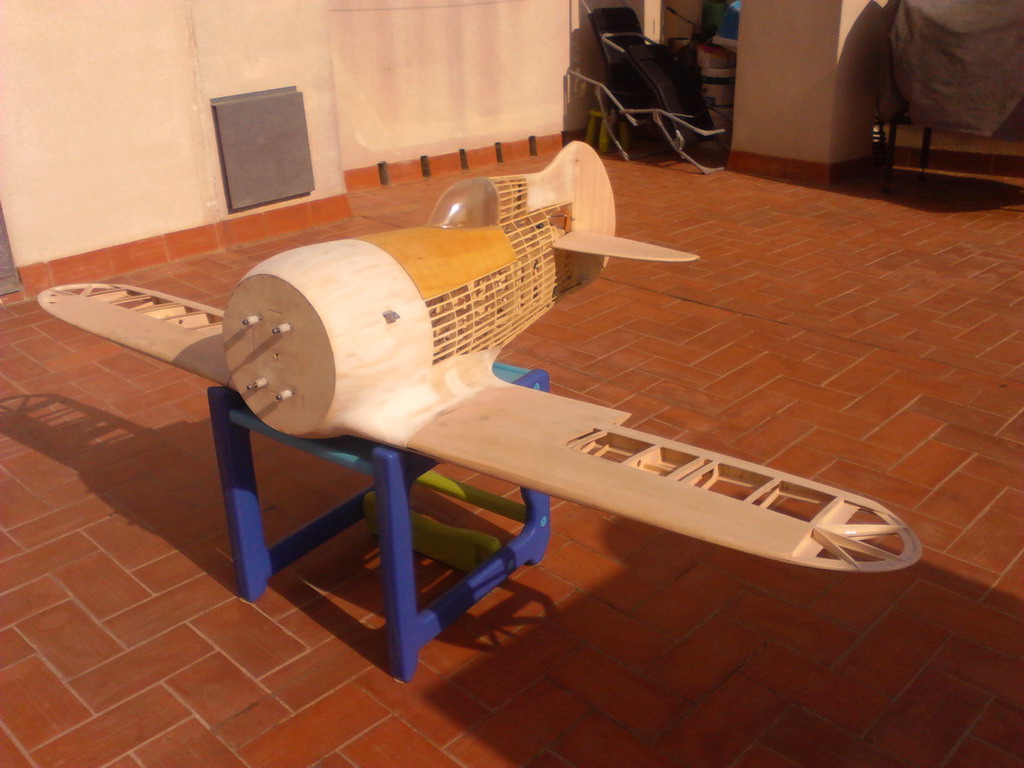

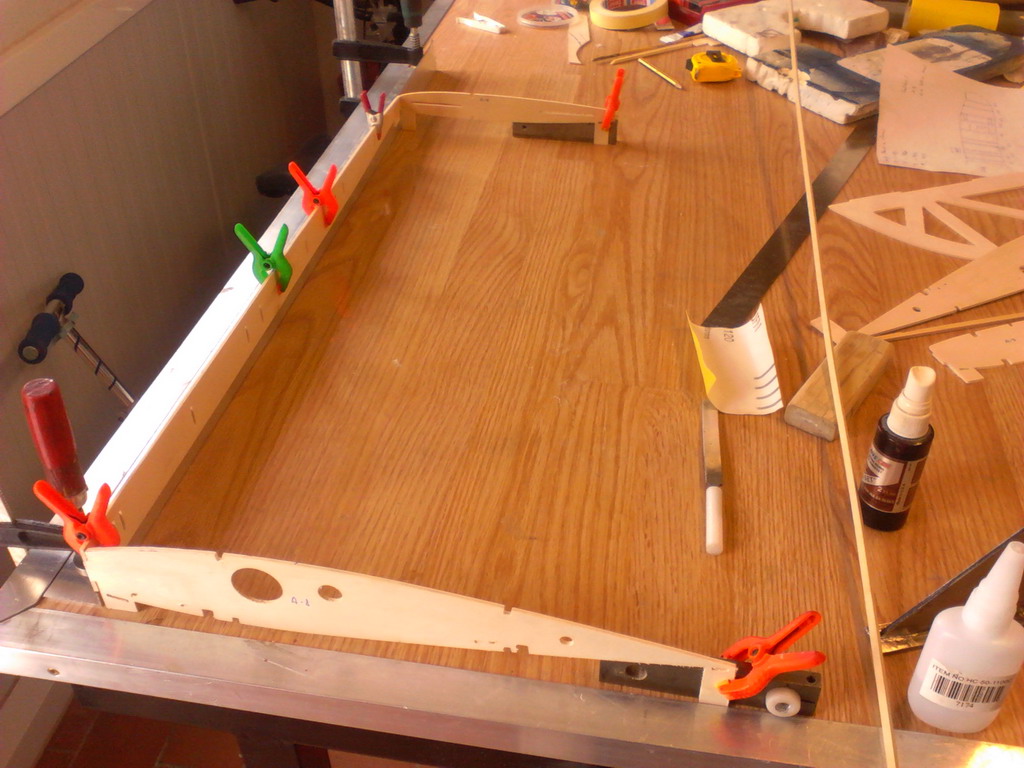

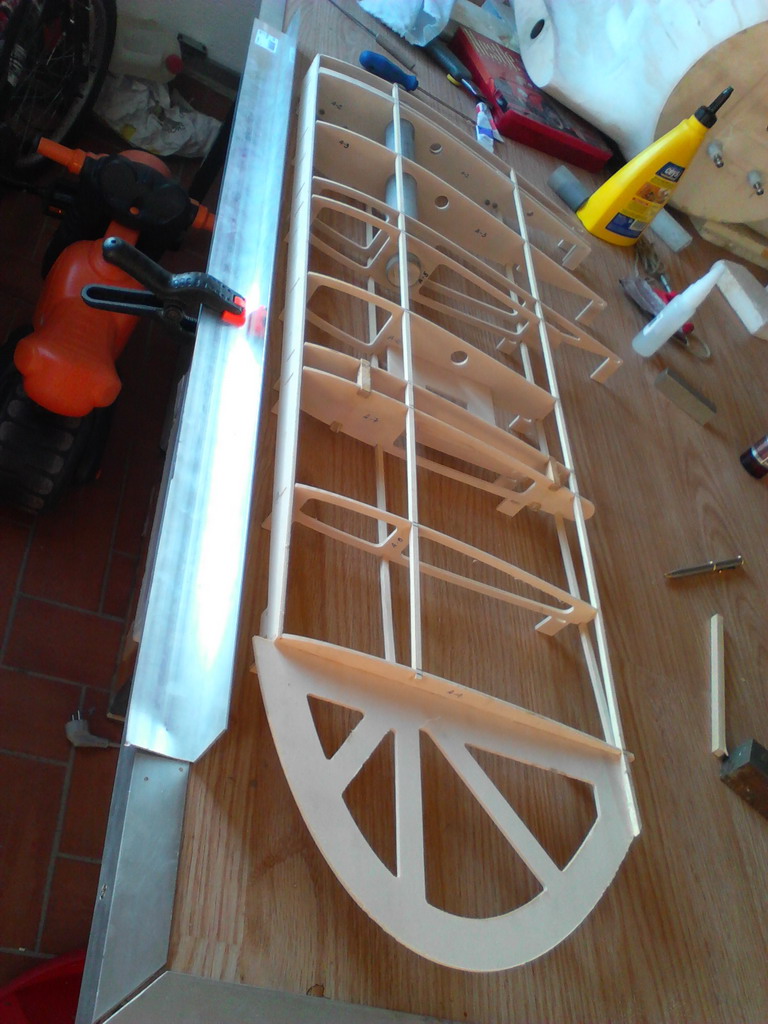

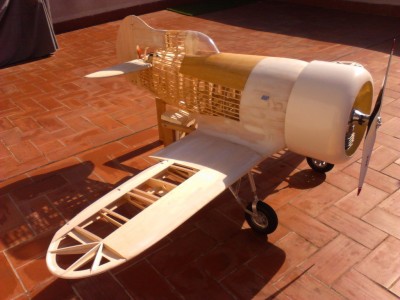

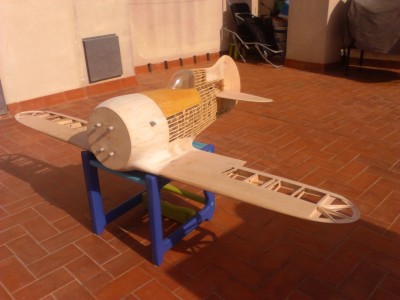

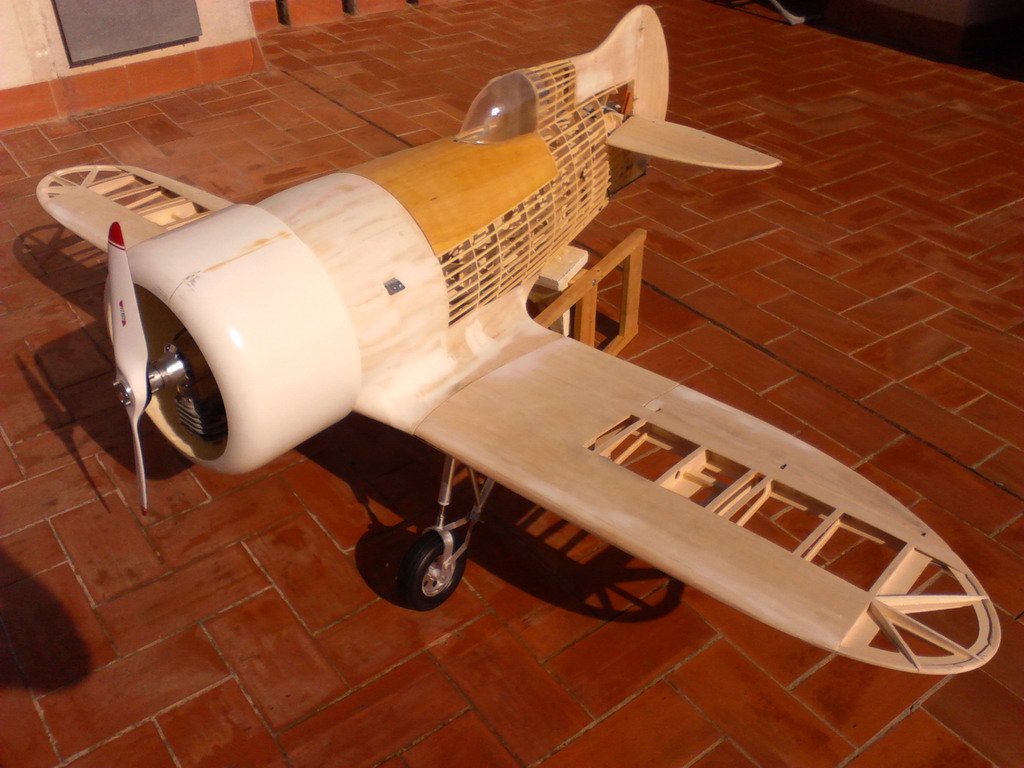

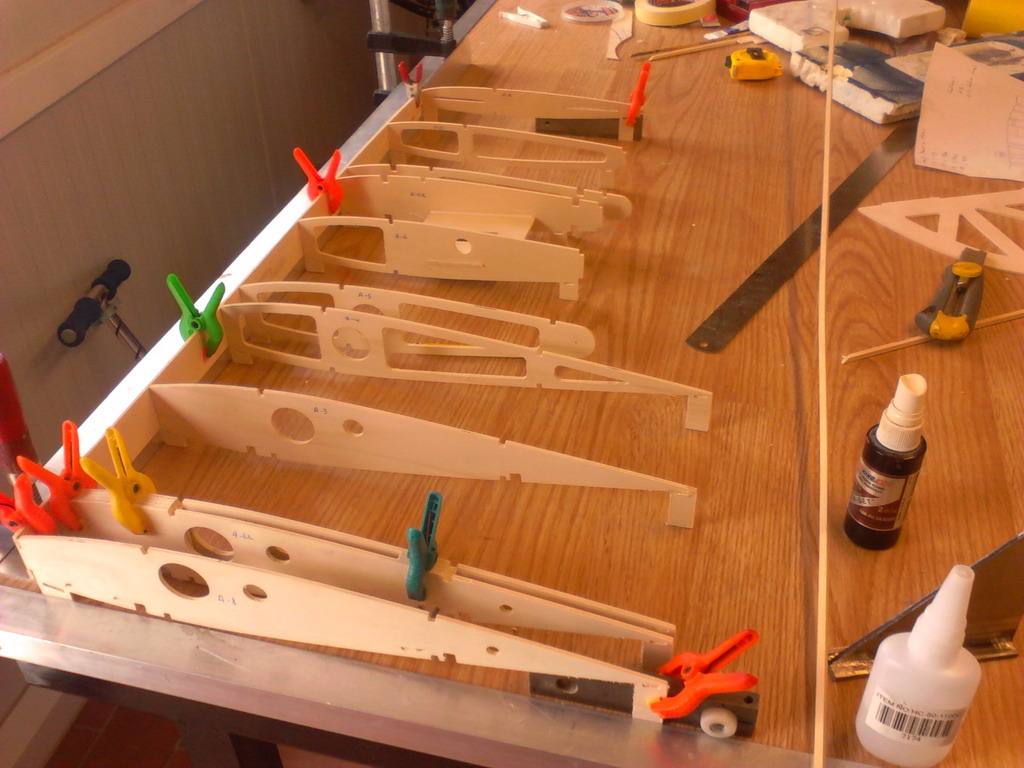

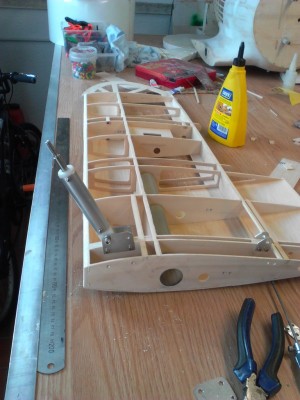

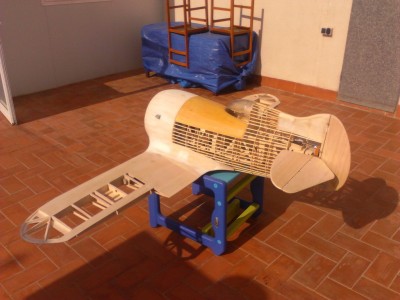

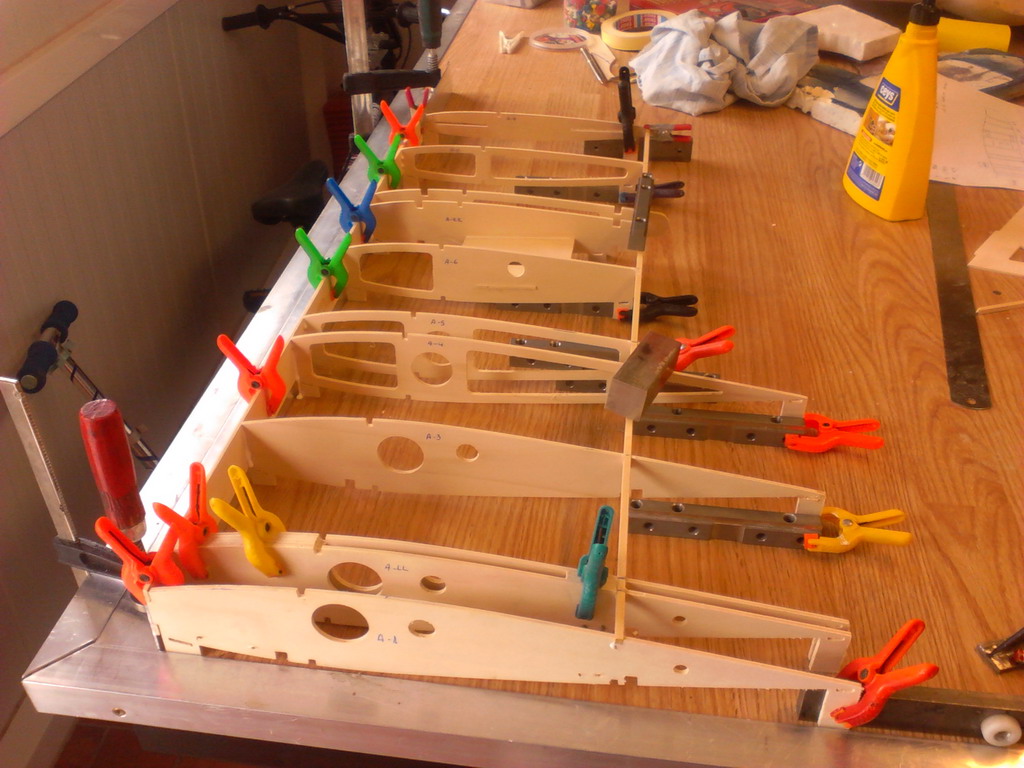

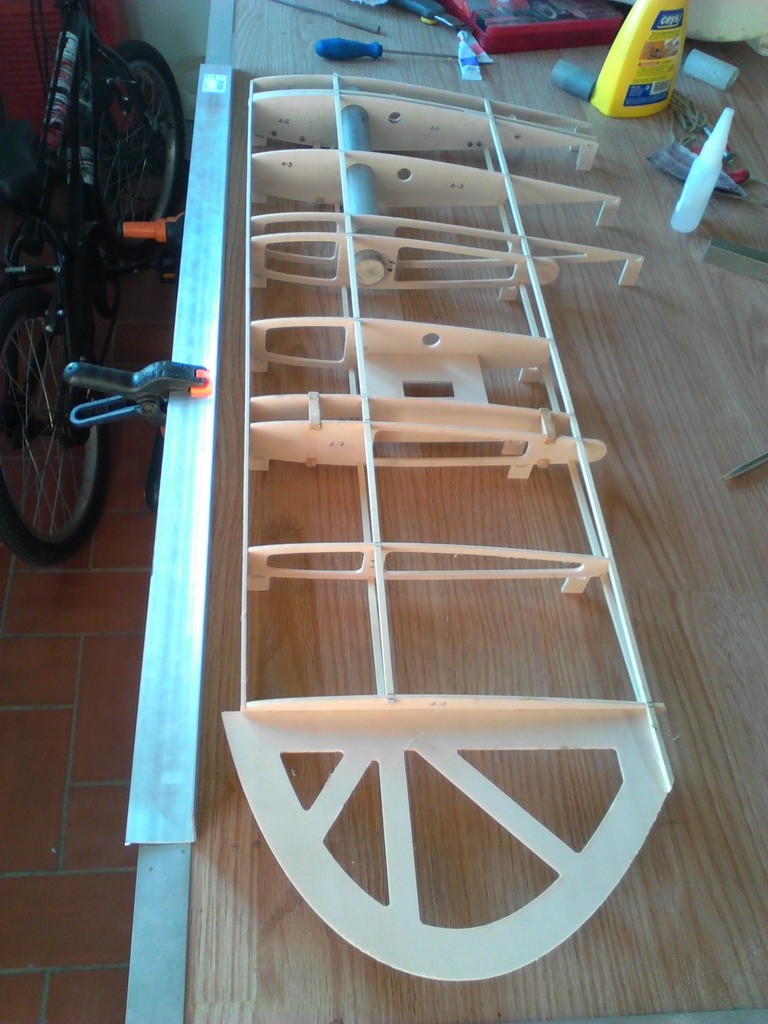

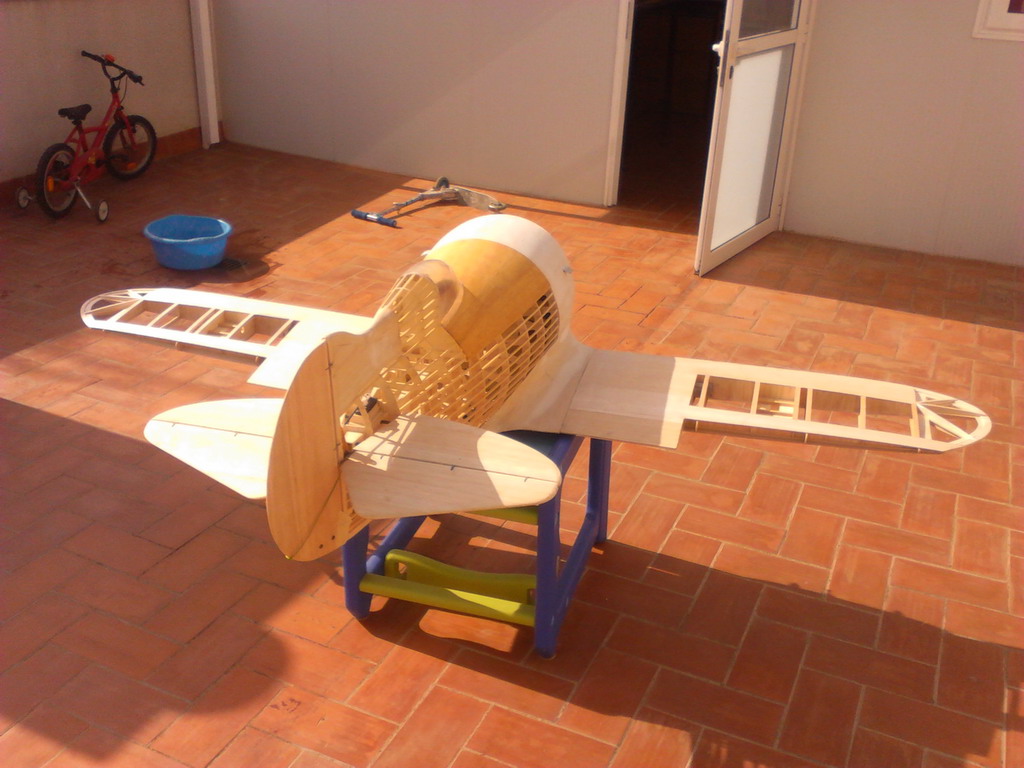

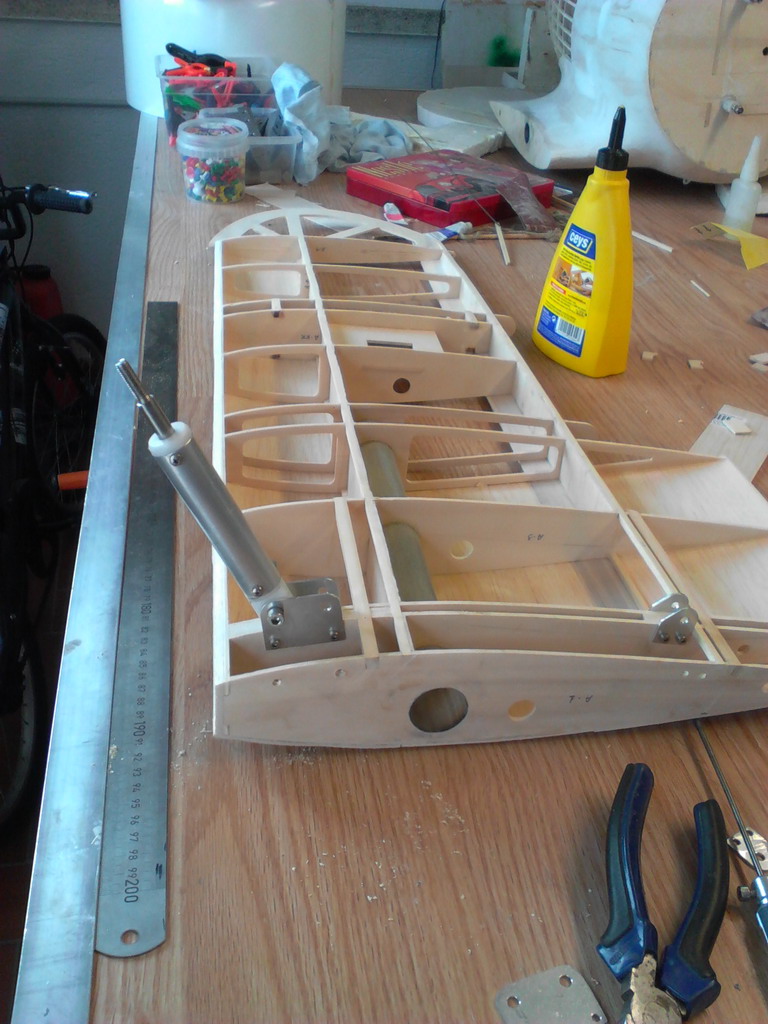

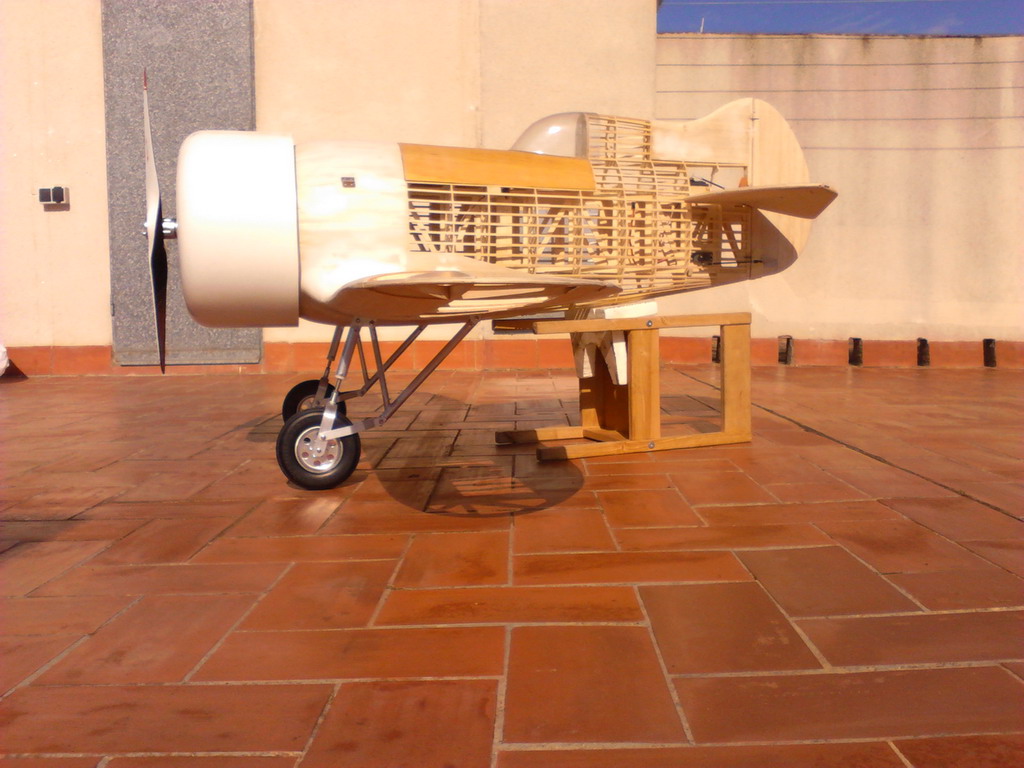

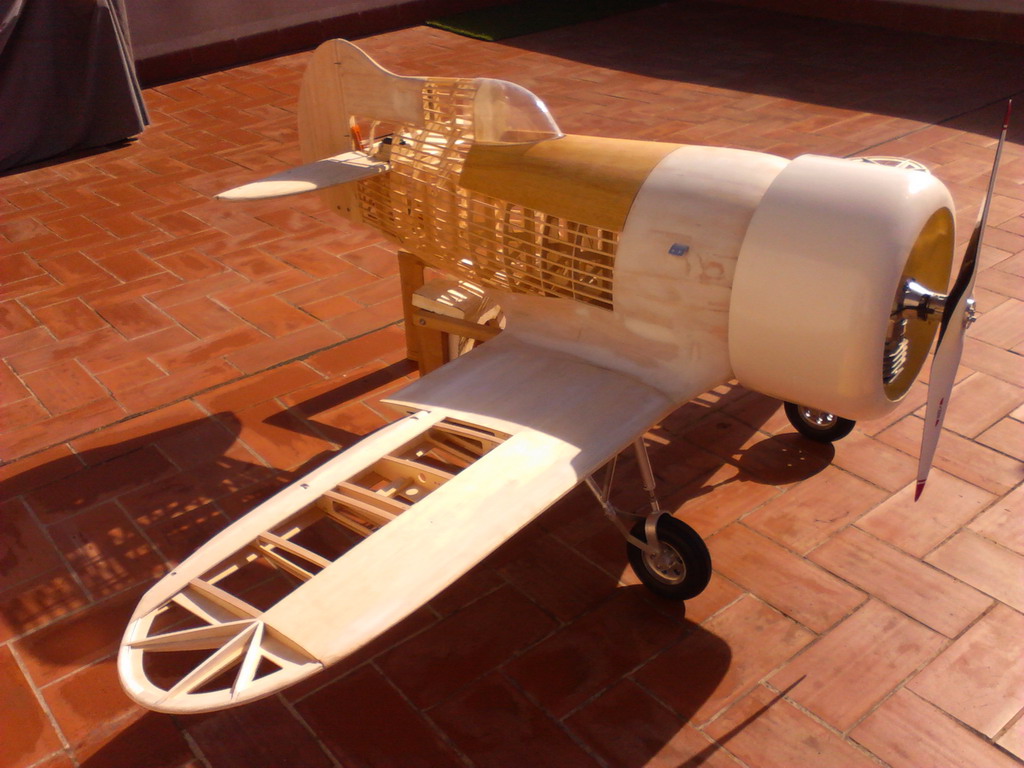

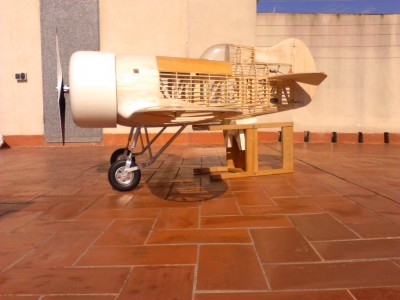

Aunque aún les faltan sus alerones, me gustaría compartir con ustedes unas fotos de lo que fui haciendo y como han quedado.
Decir que la bayoneta me tiene loco, me ha quedado tan ajustada que tendré que pulir el tubo de aluminio para lograr que poner la bayoneta y sacarla no dependa de hacer mucha fuerza porque a la larga me terminaré cargando algo del ala...pero bue, solo es cuestión de meter el tubo al torno e ir puliendo de media décima y ver cuando entra suave.

Enhorabuena, un trabajo magnìfico, nò tiene que ser nada fàcil volar èse aviòn. Un aviòn precioso. Un saludo

Cada vez queda menos Ánimo.
Que tal las carreras en lleida, tenía hecha la reserva de hotel pero se cruzaron las cosas y no pude ir.

macario moreno escribió:Enhorabuena, un trabajo magnìfico, nò tiene que ser nada fàcil volar èse aviòn. Un aviòn precioso. Un saludo

Gracias compañero!!!

silbo escribió:Cada vez queda menos Ánimo.
Que tal las carreras en lleida, tenía hecha la reserva de hotel pero se cruzaron las cosas y no pude ir.

Como sabías que iría???

Tan evidente soy???

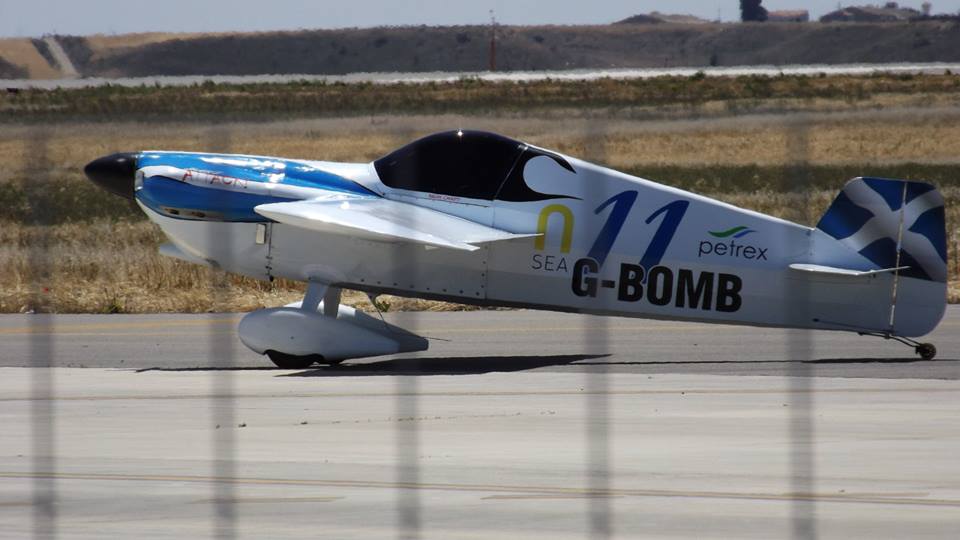

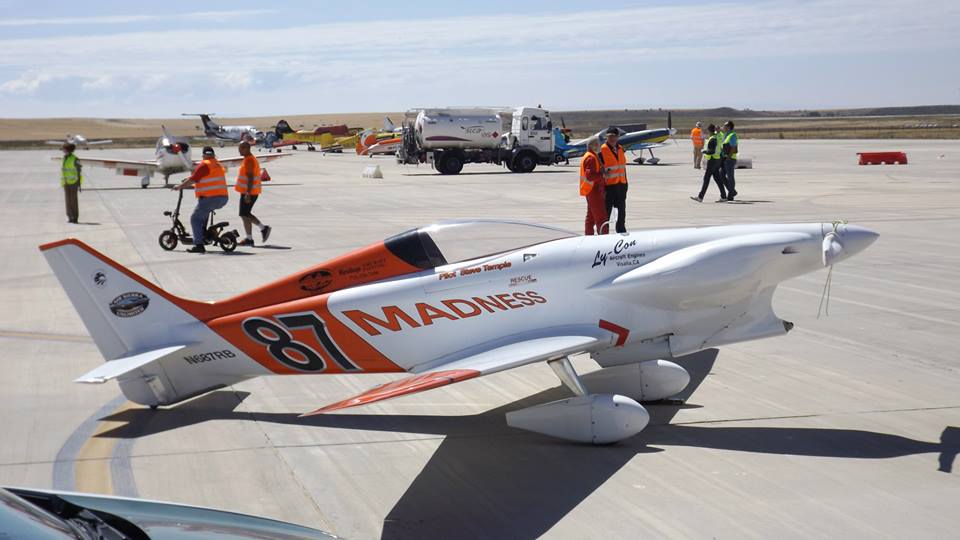

Los aviones...espectaculares!!!

No es que me haya artado de verlos volar, de echo fué todo muy reducido, pero nos lo hemos pasado muy bien, valió la pena hacerme los 400km entre ida y vuelta...
Te dejo unas fotos...

No sé si hablaré solo ono, pero va...

Servos???
Que servos me recomiendan para cada una de las superficies de mando?

Como ya habrán observado, ambas profundidades se mueven con un solo servo, ahora mismo tengo instalado un Hitec 645MG, que da unos 9.6kg a 6V, pero con uno de 16kg me quedaria mas tranquilo.
Para los alerones le calculo unos 5kg para cada uno, y para la direccion...mmmmm, supongo que otro como la profundidad.

Quien lo tiene claro?
