Tras estos días de excesos y dedicaciones familiares, os adelanto más contenido.

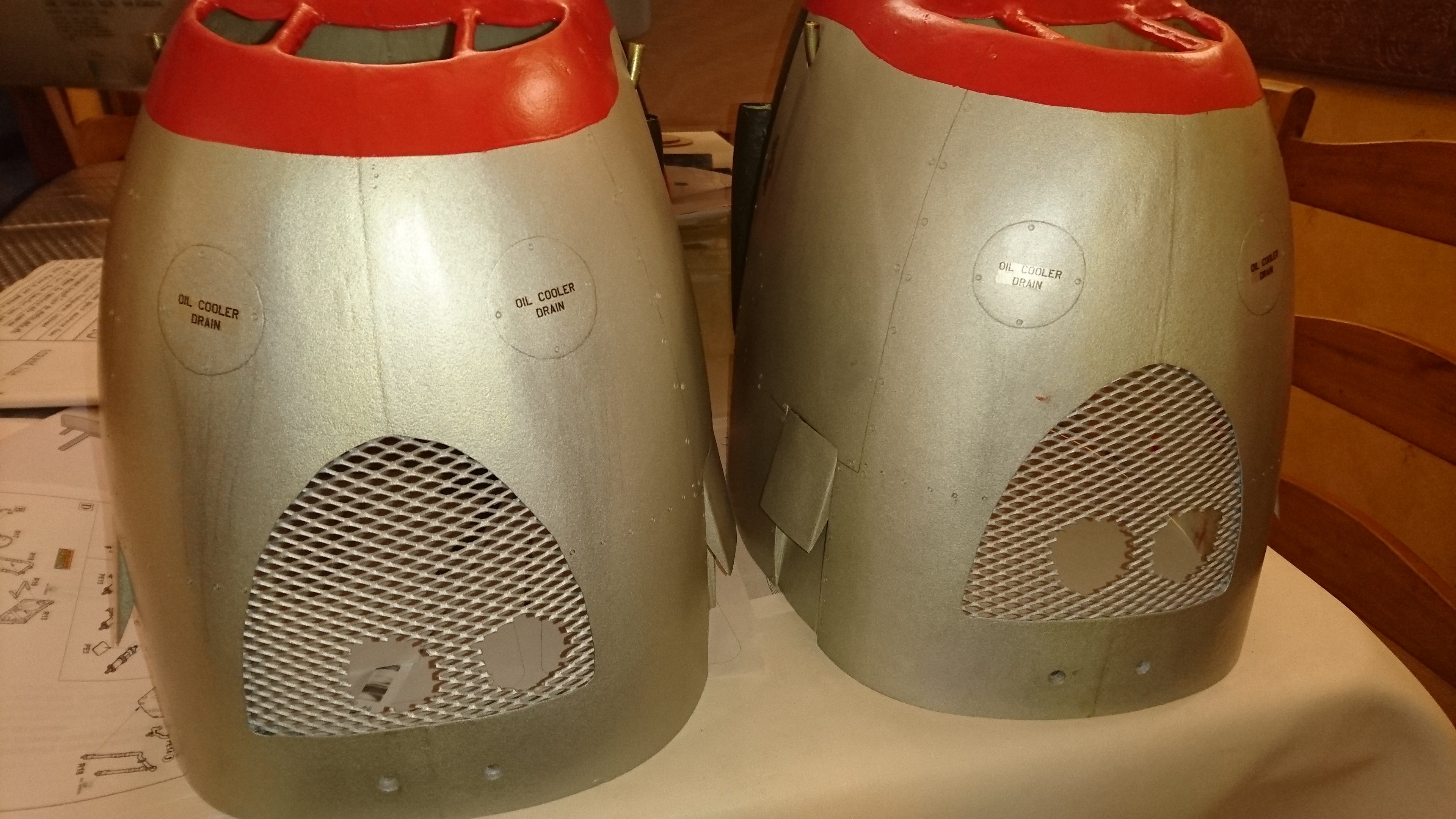

Siguiendo con el tema de las carenas del motor, éstas se acoplan a los fuselajes sin fijaciones vistas, mediante un sistema de bayonetas interiores y tres tornillos escamoteados.

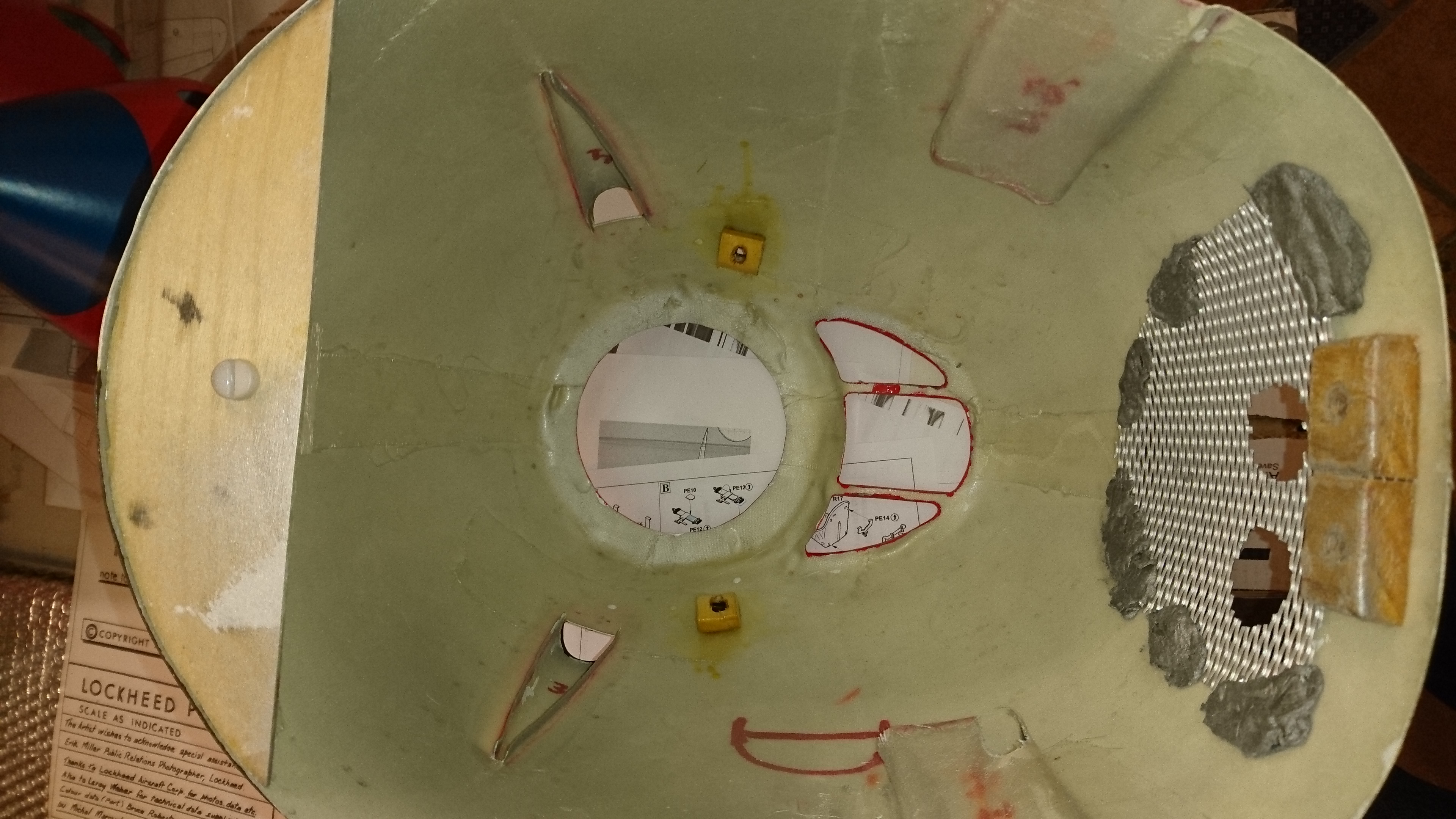

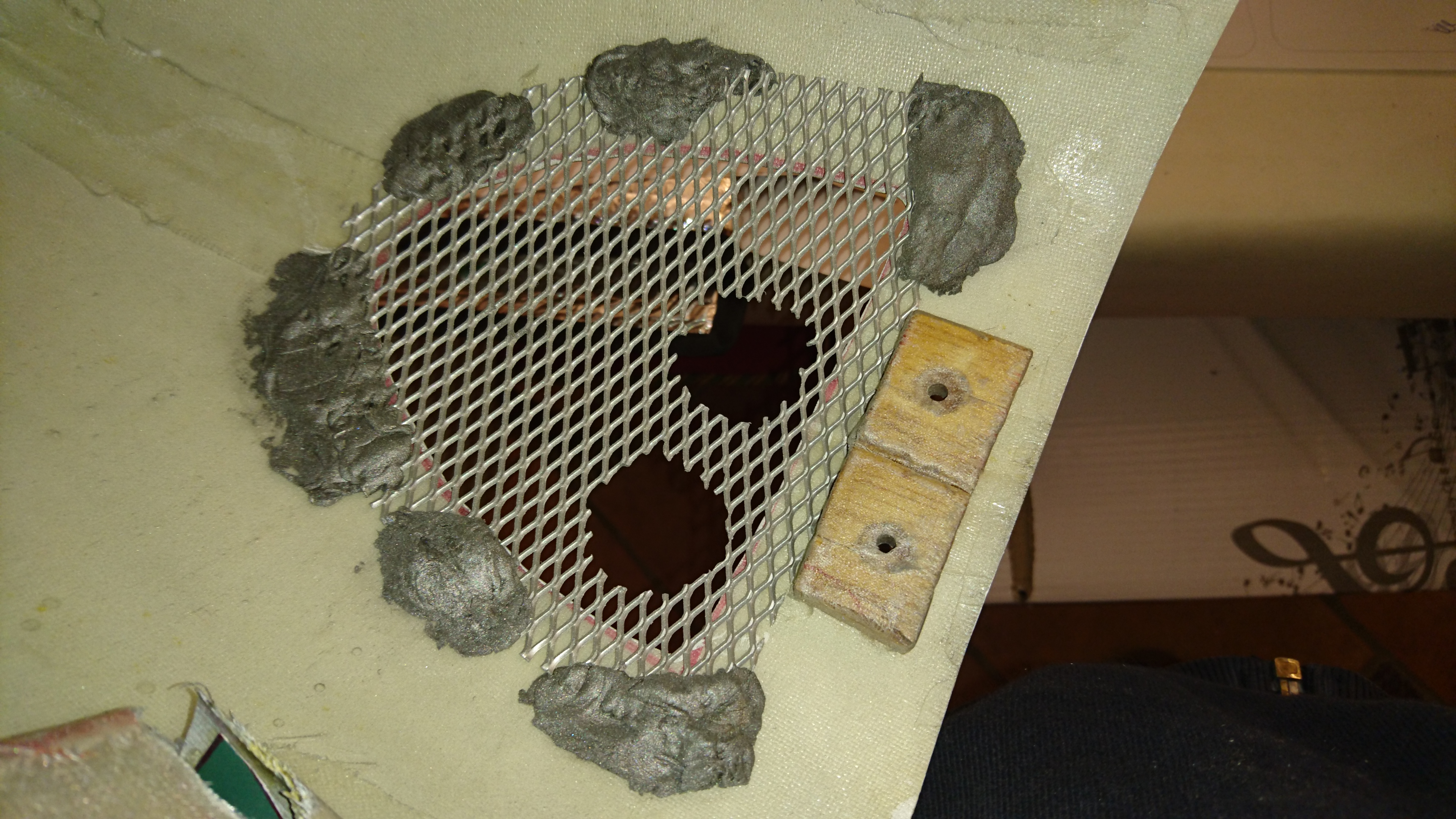

Aparte de las toberas propias de las carenas, se ha mejorado la refrigeración interna practicando una salida extra en la parte inferior de cada una de ellas, embellecida por una rejilla de aluminio que se mimetiza con el color del avión.
Se ha inyectado espuma de poliuretano en el compartimento entre el depósito de combustible y el enchapado exterior del fuselaje, logrando una mayor rigidez y amortiguación acústica. Las hélices empleadas son tripala de fibra de carbono Mejzlik® 24 x 12.

Ambos motores se rodaron simultáneamente fuera del modelo recreando la posición final, es decir, sobre doble bancada aparte similar a la del avión, invertidos y distantes entre sí como van montados. El proceso se realizó a unos 7 grados de temperatura ambiental hasta consumir todo el aceite especial para rodaje, que aporta la casa que los comercializa, en varios depósitos. Esto me permitió realizar un ajuste fino impecable, logrando dejar ambas agujas de carburación de cada motor en idéntica posición.

El último depósito lo consumí con el TwinSync® controlando el sistema, para comprobar su FailSafe y programación propios, por lo que pude experimentar el sonido acoplado tan característico de los dos motores rugiendo en perfecta sincronía, con una diferencia de ¡menos de 30 rpm a cualquier régimen! Realmente el dispositivo es impresionante. Aunque la pérdida de señal y la parada de un motor provocadas producen la respuesta esperada, situando ambos inmediatamente al ralentí preajustado, he optado por tener pleno control del encendido electrónico mediante dos interruptores optoacoplados PowerBox SparkSwitch® en un canal de la emisora, que, al no tener consumo en reposo, permiten prescindir de un interruptor mecánico adicional. Como he comentado en algún aporte anterior, el piloto LED de cada encendido se ubica bajo las compuertas de llenado de combustible, junto a la palanca del estárter, siendo ambos visibles al permanecer abiertas en la fase de arranque. Cada circuito dispone de una batería de 2450 mAh.

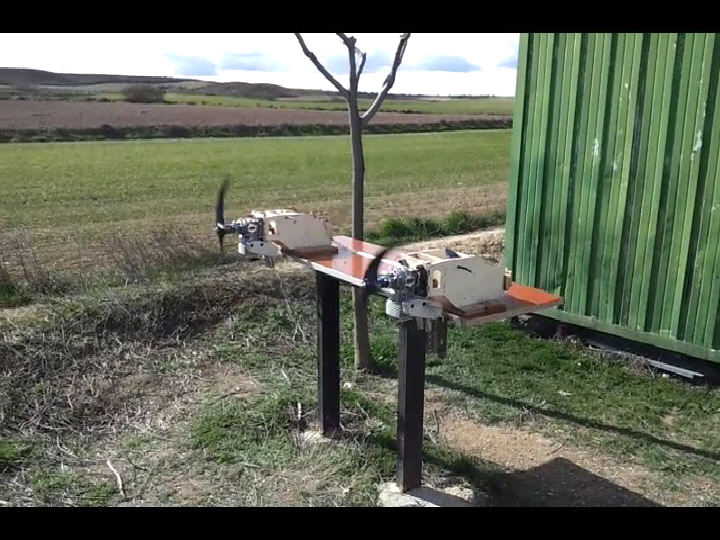

Instantánea del momento del rodaje de los motores. Unos 4 x 2 depósitos consumidos de 1 litro de mezcla cada uno, hasta conseguir un perfecto reglaje de la carburación en ambos

Muy interesantes vuestros comentarios sobre cómo actúa el estabilizador, me lo he leído a de cabo a rabo.
También he descubierto en este hilo el TwinSync, que desconocía que existía.
Me gusta también la foto de la doble bancada de rodaje
Ánimo Fernándo, que ya va quedando menos para "salir de cuentas", porque este proyecto sí que es "un parto"
Saludos.

unomás escribió: ↑

Sab, 19 Ene 2019 23:15

Ánimo Fernándo, que ya va quedando menos para "salir de cuentas", porque este proyecto sí que es "un parto"
Saludos.

Pues sí, por lo menos gemelar, ya que es un "twin"
Me alegro que hayas disfrutado con los contenidos repasados por aquí. Son siempre enriquecedores.

Saludos.

Fernando Bielsa escribió: ↑

Mar, 22 Ene 2019 7:46

Pues sí, por lo menos gemelar, ya que es un "twin"

Genial

Acabado y pintura

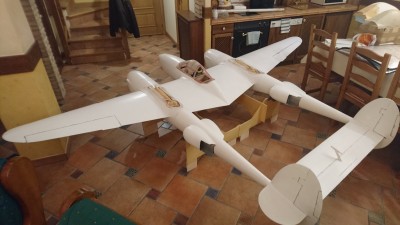

El avión se ha entelado con fibra de vidrio de 25 gramos y resina epoxy, lo que mejora su resistencia estructural y suaviza las imperfecciones.

Afortunadamente, no nos debemos preocupar por conseguir un acabado “a espejo” de la superficie, ya que, por las fotos antiguas, el P-38 mostraba bastante irregularidad en los paneles de recubrimiento, fruto del conformado manual y del uso. Así que, con unos cuantos lijados de acabado al agua la superficie estará lista para su tratamiento.

La última capa de resina se aplica algo más generosa con el fin de permitir el cincelado de su superficie con un cortador cerámico calibrado, simulando las uniones de los paneles de revestimiento.
Se trata de un artilugio muy económico empleado para cortar con facilidad precintos de celofán sin dañar el continente de un envase, que puede adquirirse en tiendas de papelería.

El resultado es bastante bueno y es una técnica que ya empleé en mi Stuka. Basta con trazar con lápiz fino las líneas por donde transcurren las uniones del panel, apoyarse sobre una regla y deslizar sobre ellas el cortador, mordiendo unas décimas la capa de resina.

¡Parece buena idea lo del cortador cerámico ese¡. Lo tengo que probar.

El P-38 disponía de un panelado en aluminio natural con algunas piezas en acero, por lo que conseguir este acabado no es empresa fácil.

Debemos huir del atractivo acabado “plateado brillante” que, a mi juicio, deja una superficie metálica poco realista (salvo que reproduzcamos el fulgurante P-38 del patrocinado por “Red Bull”, claro).

Dada mi inexperiencia con el uso de recubrimientos tipo Flite-Metal® o Aero-Foil®, opté por el uso de pintura metalizada de automoción y poder, así, reproducir los remaches enrasados “casi como los de verdad” (los aplicados sobre esos recubrimientos metálicos comerciales suelen quedar ligeramente bajo relieve, lo cual no es correcto en este modelo).

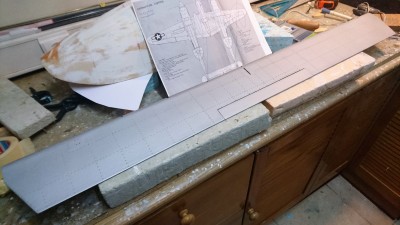

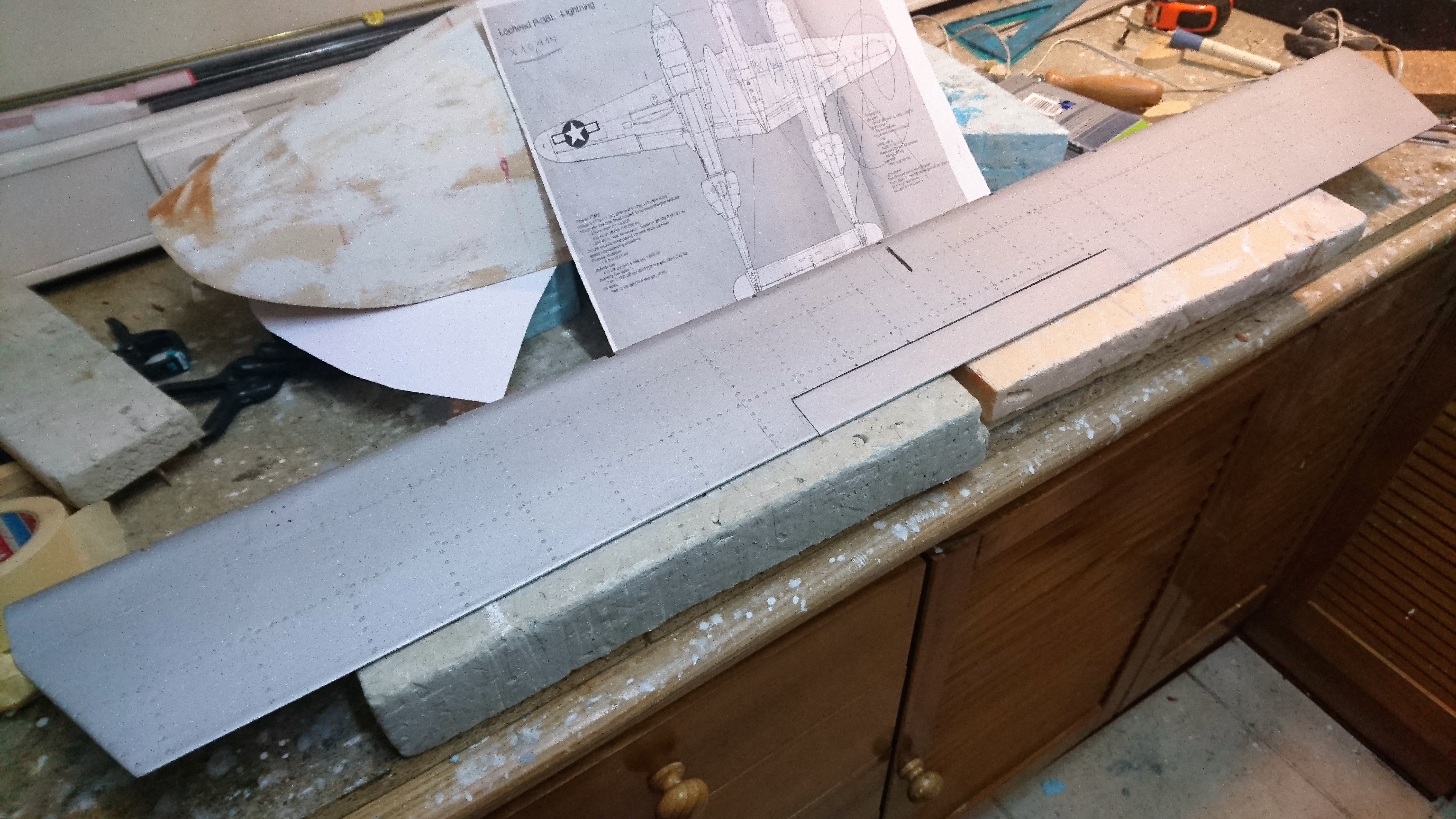

Los registros están realizados con papel autoadherente de impresora muy fino y colocados tras la primera capa de imprimación, que previamente se habrá lijado para revelar y corregir imperfecciones.

Sobre ella se han aplicado dos capas adicionales de imprimación con lijados intermedios y se ha pintado a pistola con pintura metalizada Besa-Val 6021® satinada “aluminio blanco” (RAL 9006) que proporciona un resistente acabado de aluminio natural muy acertado, sobre todo si lo matizamos con lija de grano 2000.

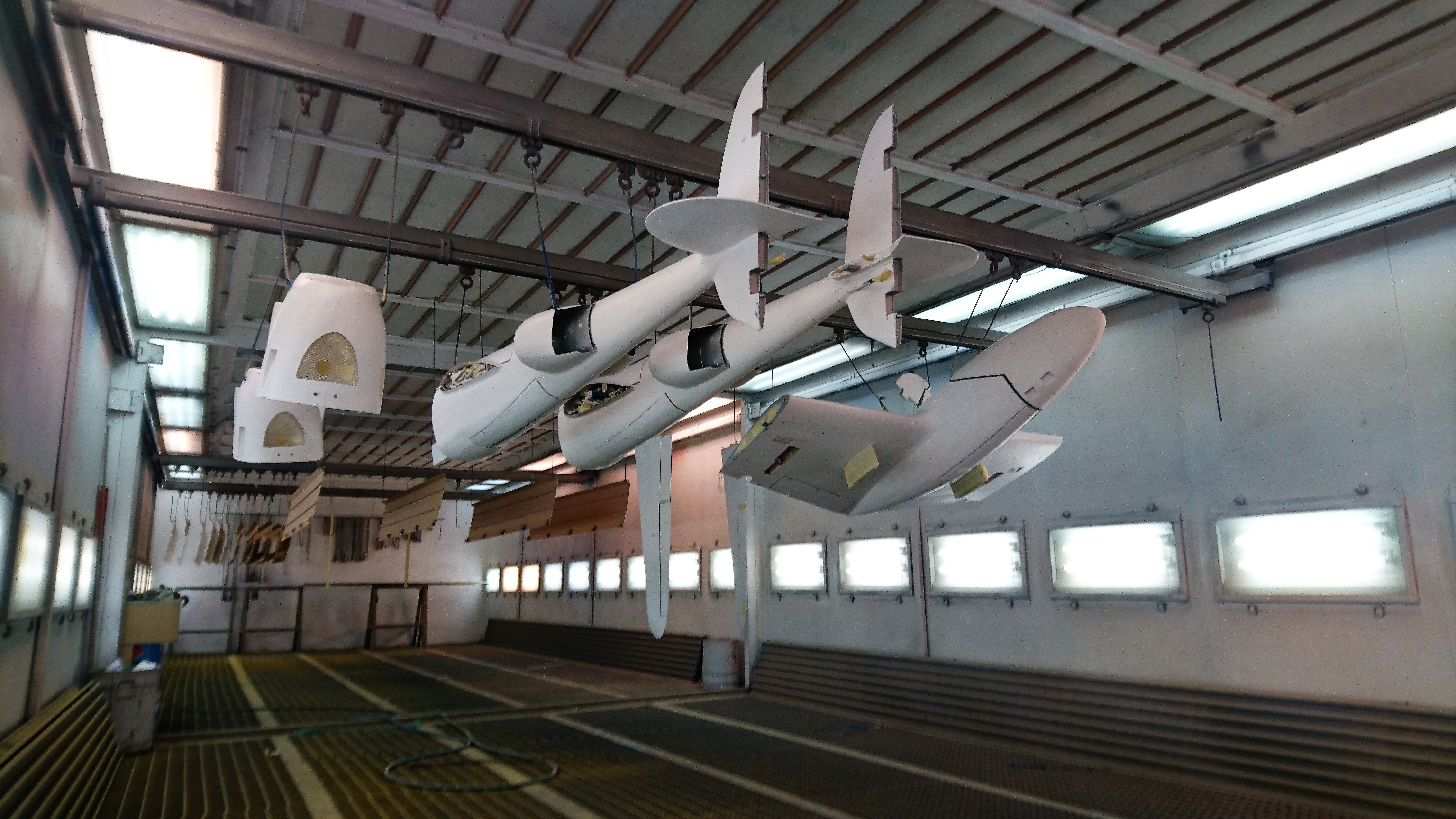

Gracias a mi amigo Alberto Barrios pude contar con una cabina profesional de pintura y realizar el pintado personalmente. Todo un lujo y una amena experiencia.

¡Vaya Lujazo!
Es lo que tiene este hobby, que se disfruta de cada uno de sus pasos y procesos.
Pues a la expectativa de los resultados me quedo.
Saludos

Hola a todos:

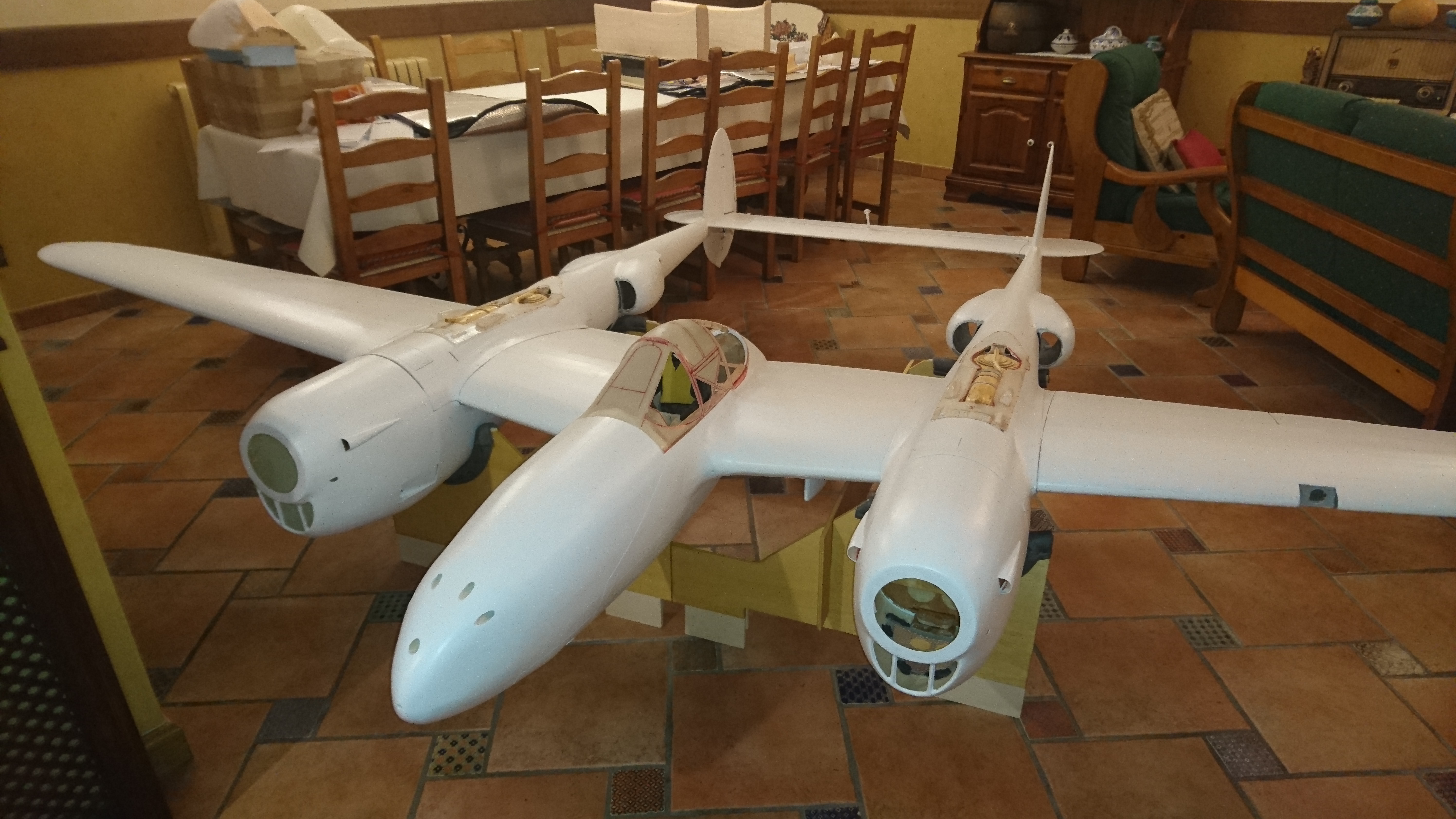

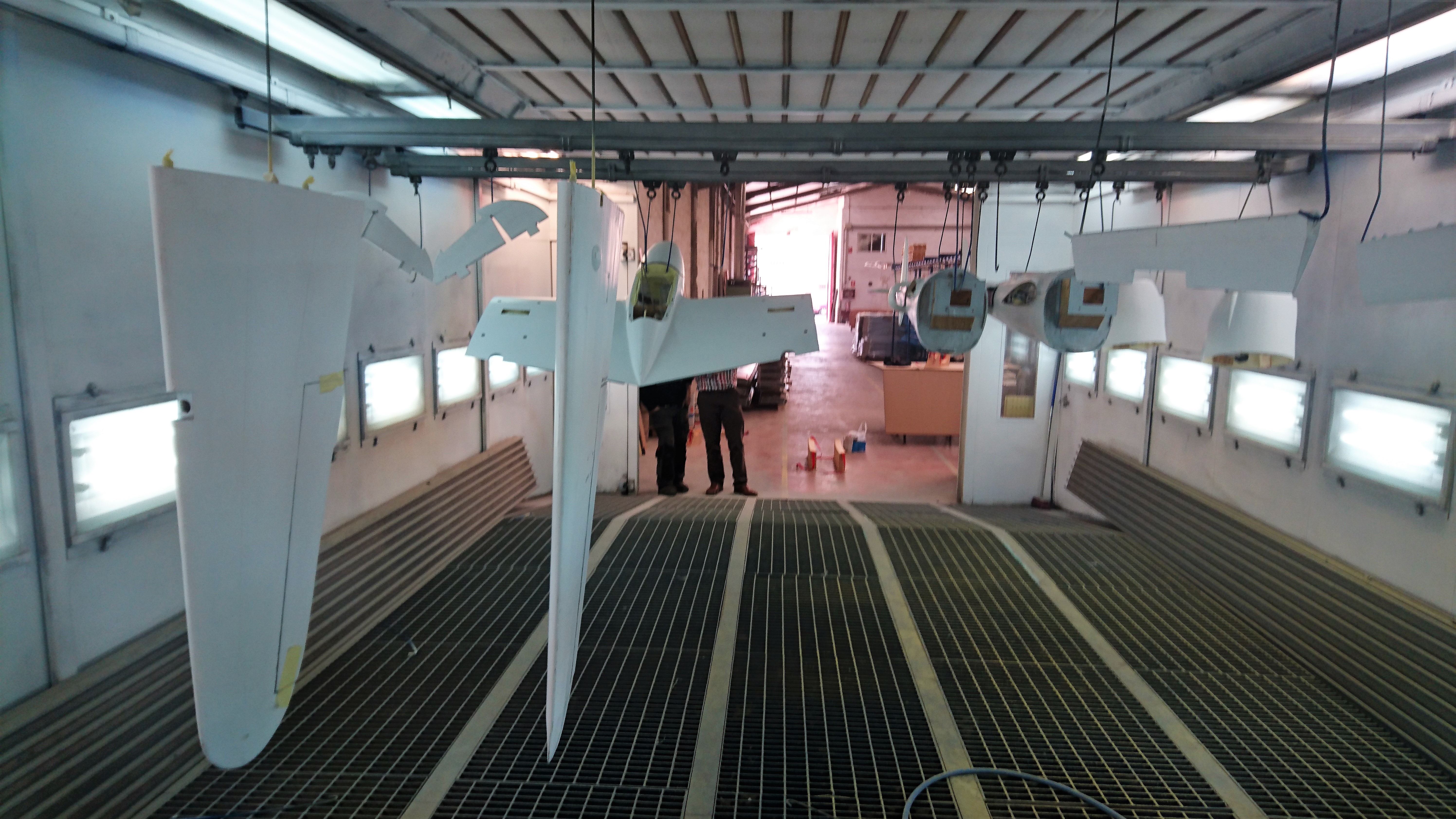

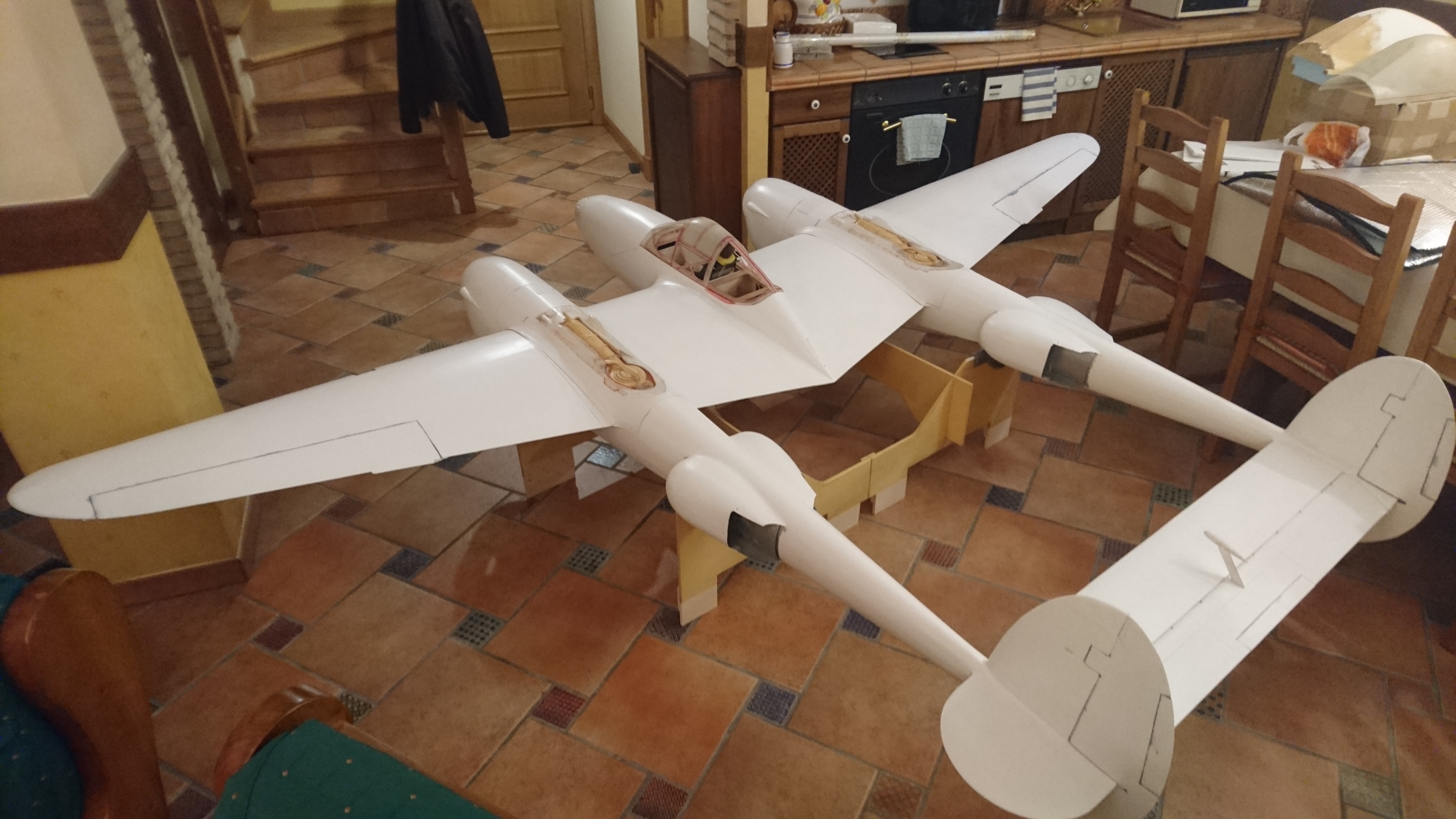

Pido disculpas. Se me había olvidado insertar este par de fotos del modelo totalmente imprimado, antes de su transporte a la cabina de pintado.

La imprimación (Valtodo de Valentine) se ha aplicado enteramente a rodillo, con tres lijados intermedios.

Para un rato que no aparezco y lo que me encuentro!!! Fantastico Fernando... es una burrada de trabajo para llegar a un resultado asi. Enhorabuena...aunque lo mejor está todavía por venir.

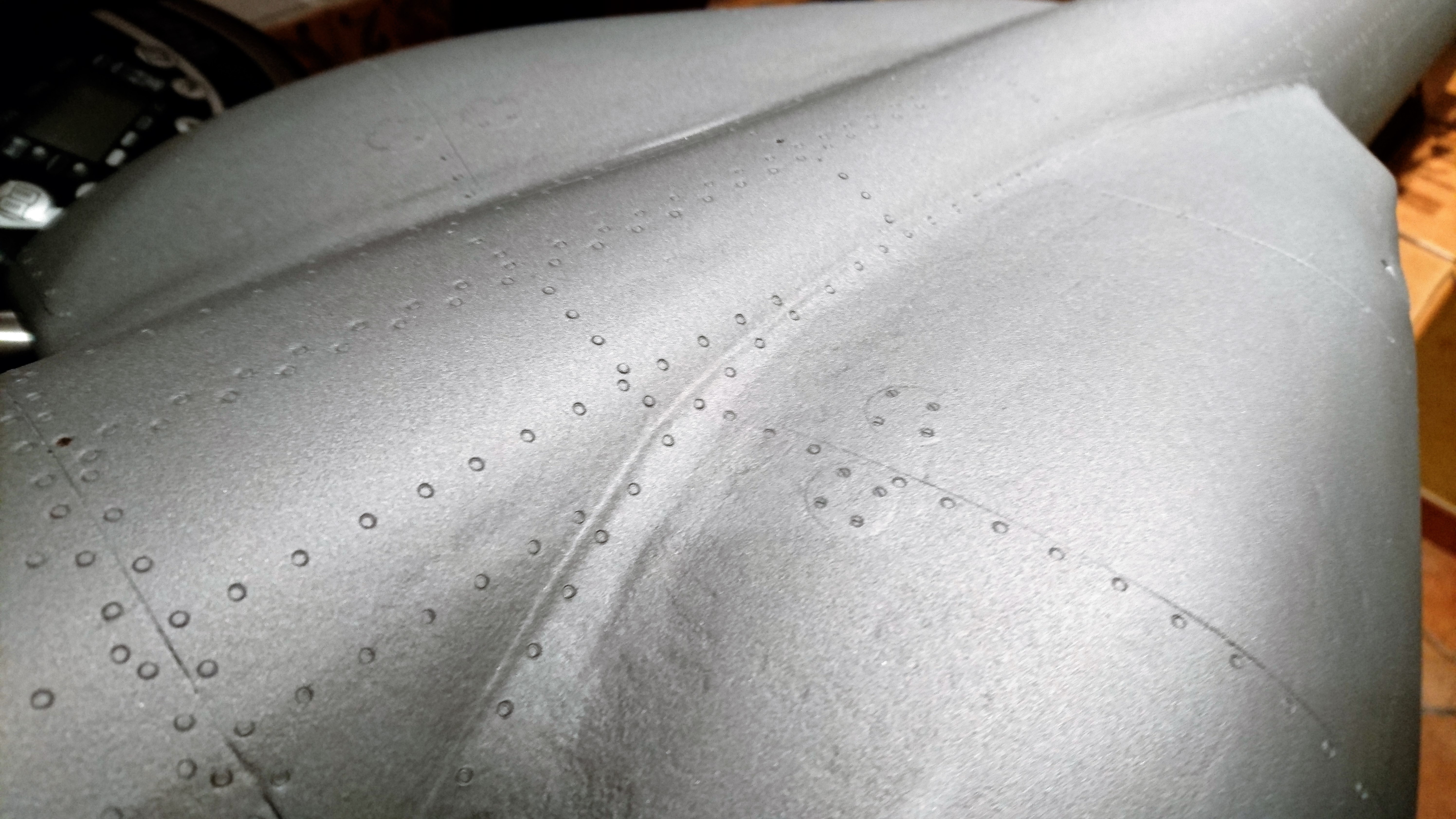

Una vez pintado el modelo, toca remangarse y armarse de toda la paciencia disponible para la reproducción de los remaches enrasados “flush rivets”, lo cual supone una tarea muy meticulosa.

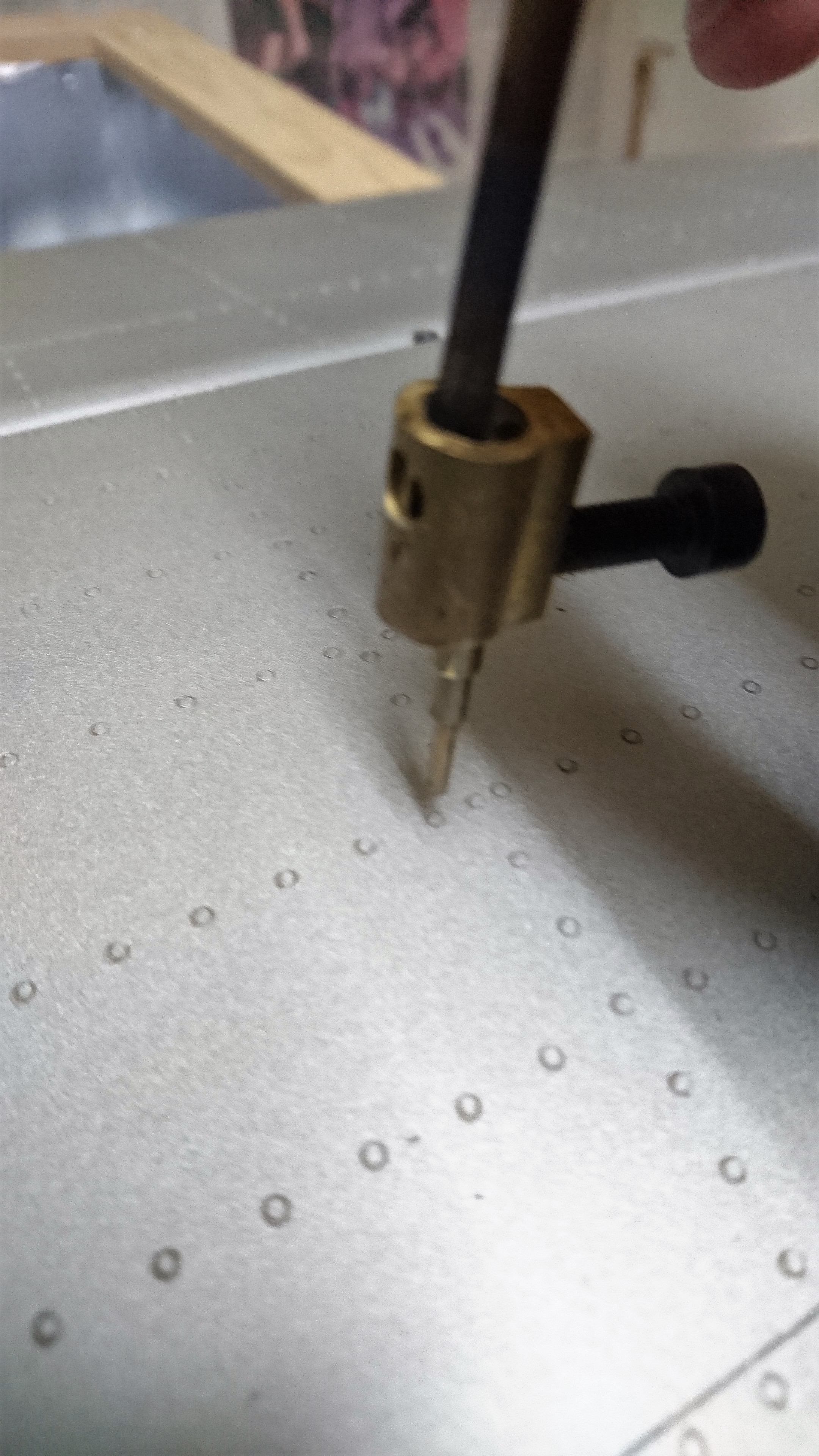

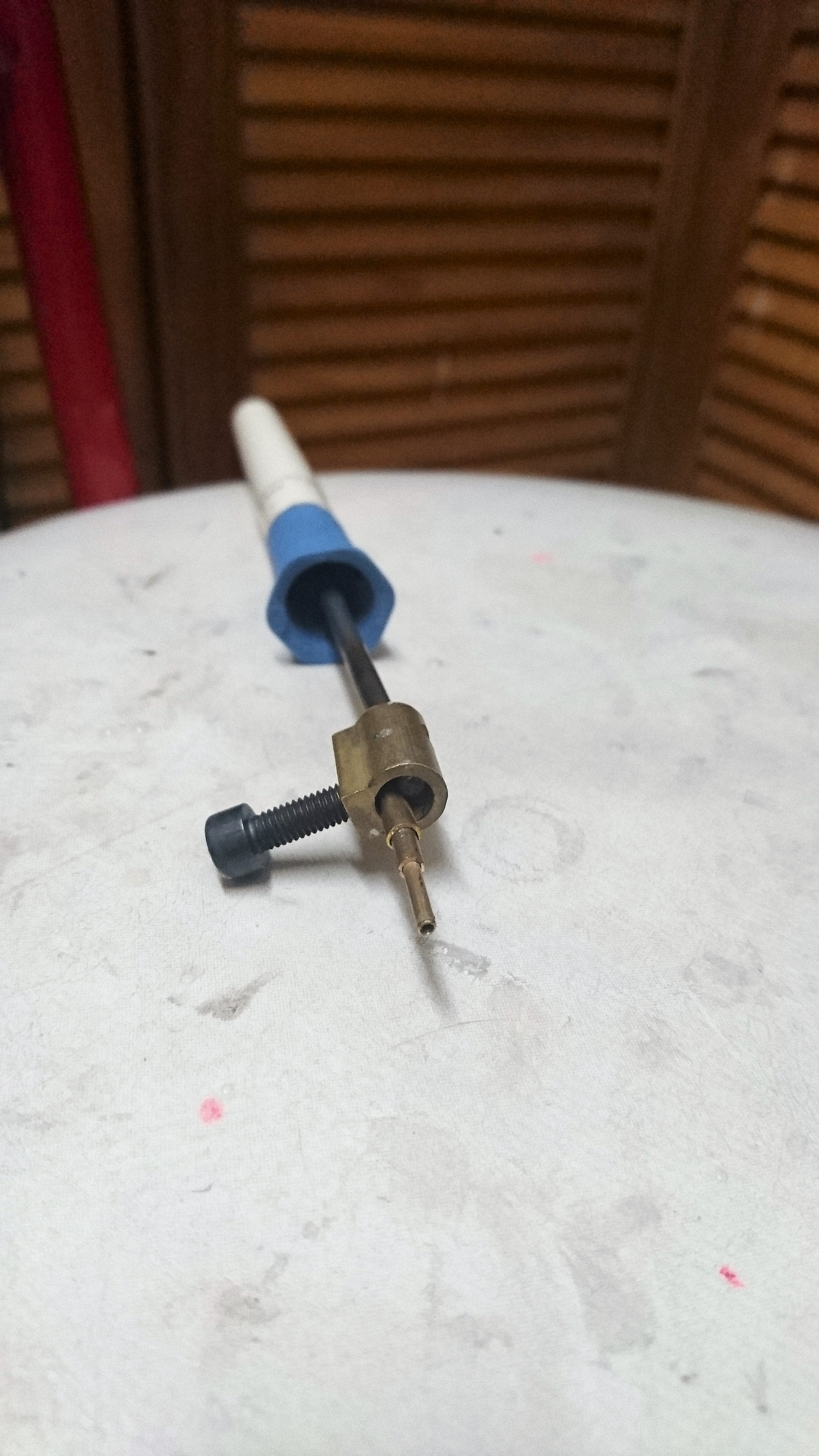

Se han realizado con tubo de latón de distintos diámetros, a modo de sacabocados, con el borde muy afilado y acoplado a la punta de un soldador de electrónica de 15W.
Una ligera presión y el calor funde literalmente la pintura, dejando el aro del remache levemente marcado sin relieves.

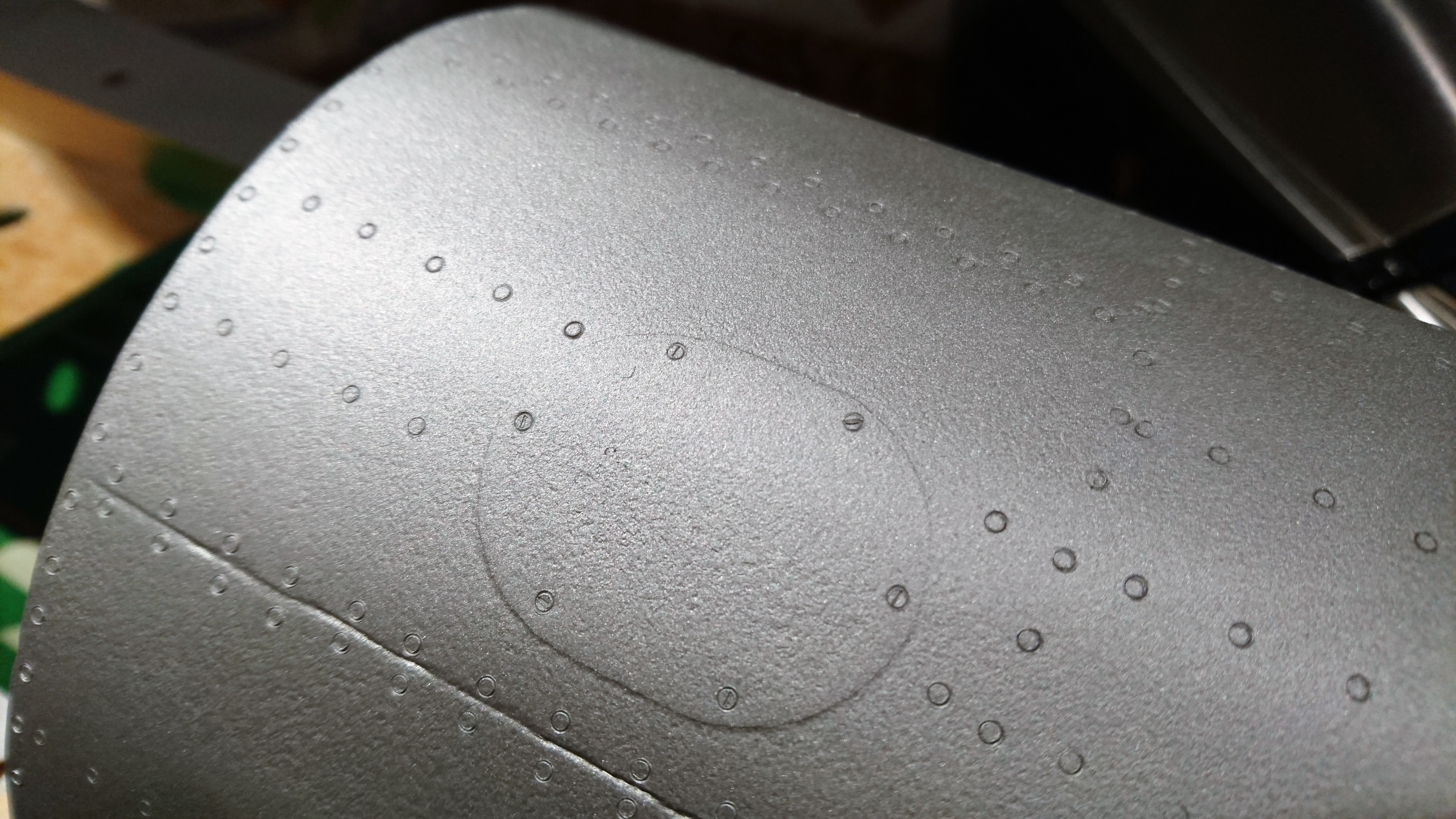

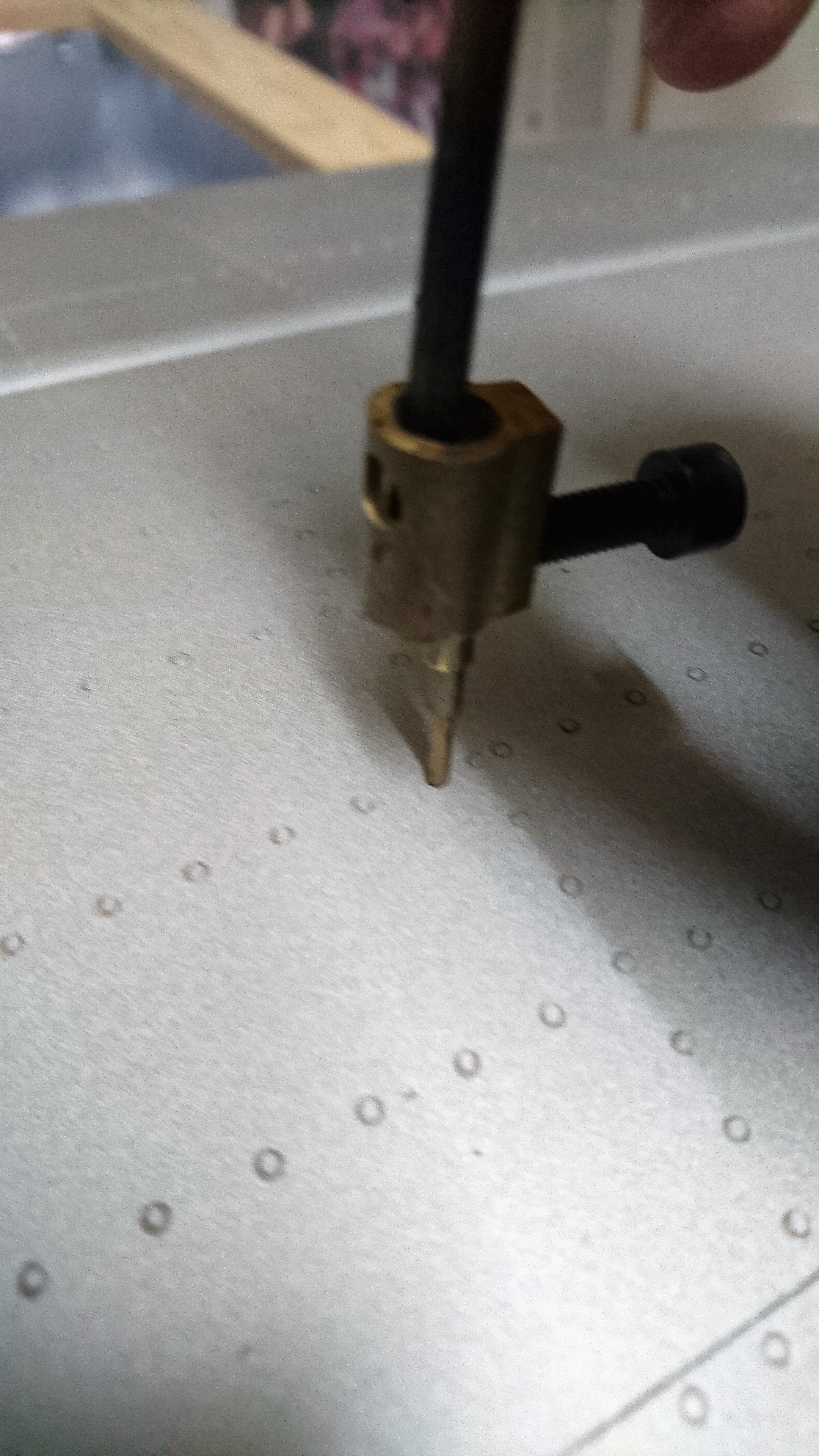

La ranura central, en los de tipo “fastener”, se consigue con la fina punta caliente de un destornillador de precisión aplicada dentro del aro marcado. Observad en las siguiente fotos la diferencia entre los remaches y la imitación de los tornillos de los registros.
Con buen pulso y una gran dosis de paciencia para simular los más de 65.000 remaches que lleva el modelo, se obtiene un resultado muy realista; de hecho, no es posible apreciarlos si nos alejamos más de tres metros, pero son claramente visibles a menor distancia.

La madre que me....
Fernando...que artista.
Tengo que verlo de cerca y volando. Cuando sea el estreno avisa y si es en Zaragoza me acerco. Impresionante.

¿Sólo 65.000? Dos horitas y a correr...

MUSTANG71 escribió: ↑

Mié, 13 Mar 2019 13:56

La madre que me....
Fernando...que artista.
Tengo que verlo de cerca y volando. Cuando sea el estreno avisa y si es en Zaragoza me acerco. Impresionante.

Capitán_Pattex escribió: ↑

Jue, 14 Mar 2019 9:36

¿Sólo 65.000? Dos horitas y a correr...

Bueno, la verdad es que el tema de los remaches es muy entretenido, pero no tan complicado como puede parecer. Os aseguro que otras fases de la construcción han sido mucho más penosas.

Con práctica, los marcados de los remaches se hacen muy rápido y en pocos días dispondremos del trabajo terminado. Saludos.
