- Vie, 16 Dic 2016 23:27
#1361898
Hola a todos, estoy otra vez por este lado del foro, esta vez para presentar otra fresadora de construcción propia ya es la séptima. Esta en concreto es para un amigo de vuelos que me pidió que le construyera una, le dije que si con la condición de me ayudara a construirla, y el hombre cumplió
.

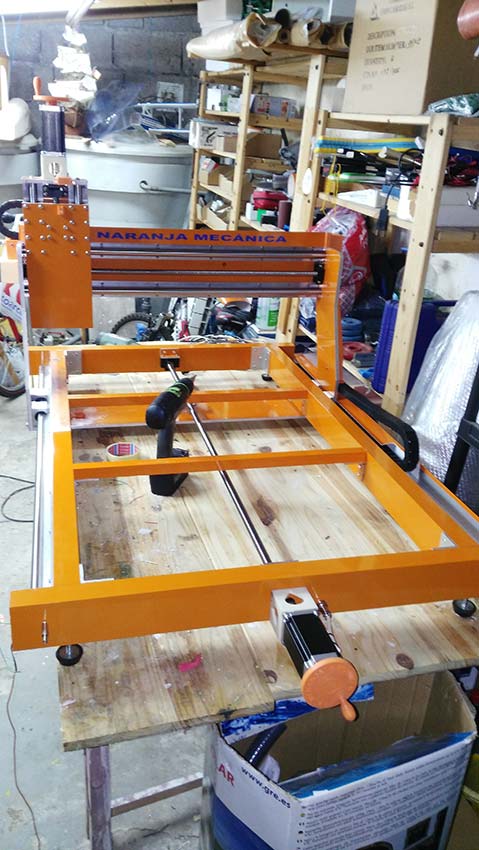

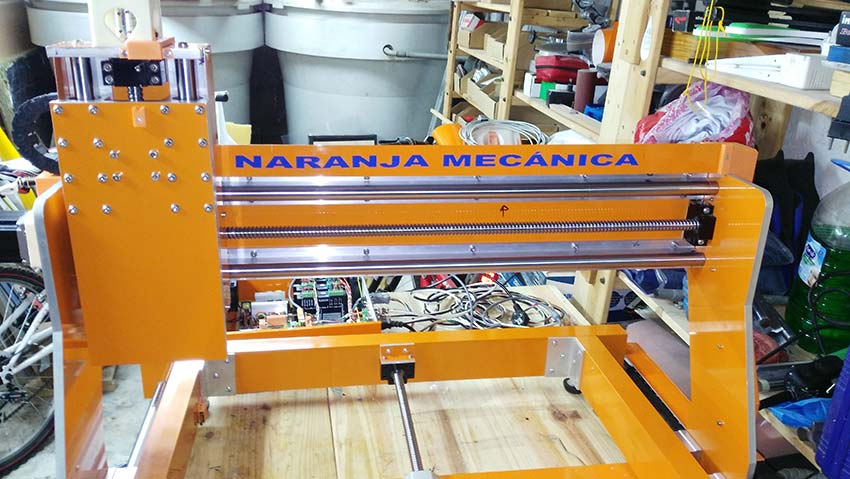

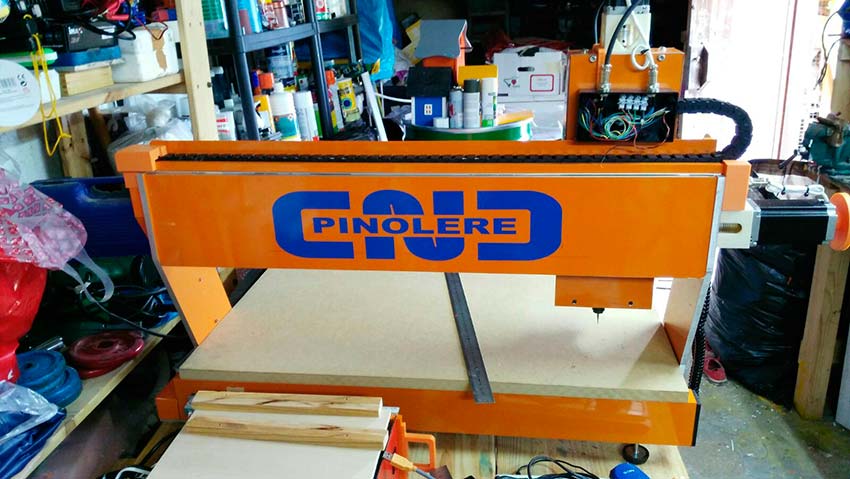

La hemos llamado cariñosamente " la naranja mecánica", y esto viene por el color, naranjita,la verdad que el color quedó muy chulo.

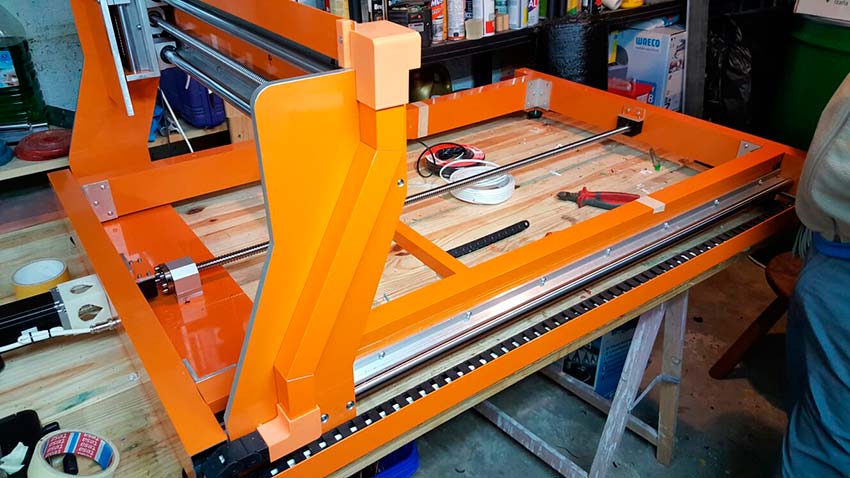

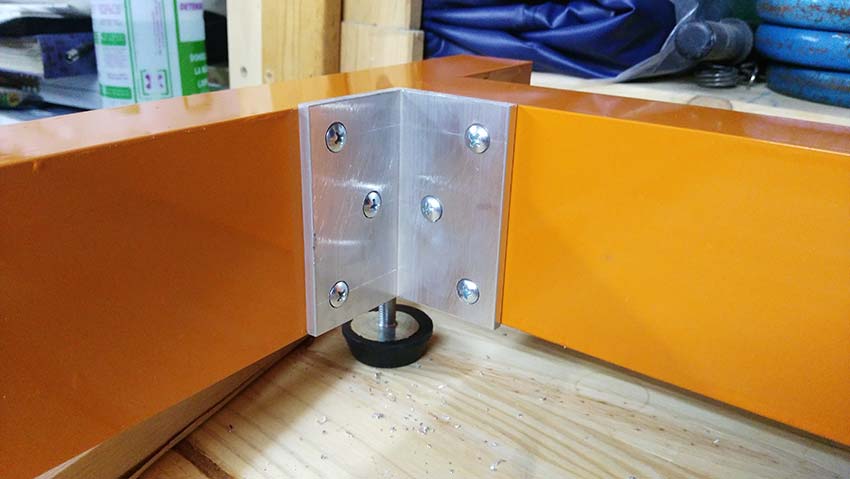

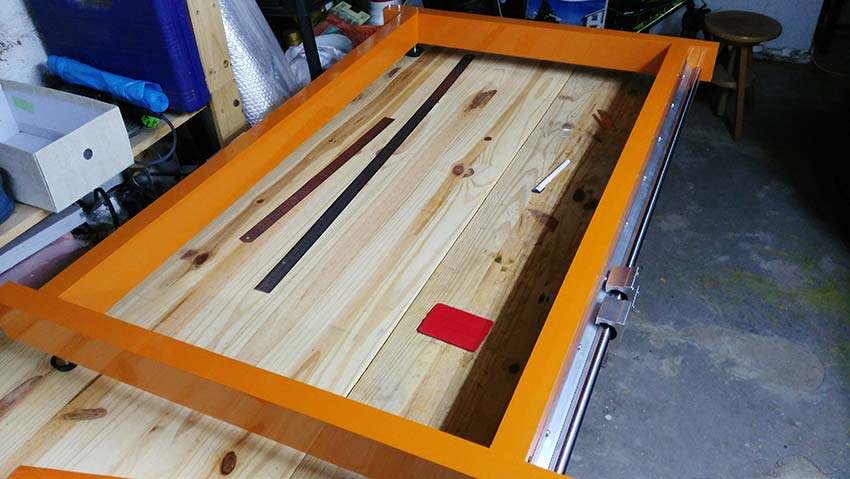

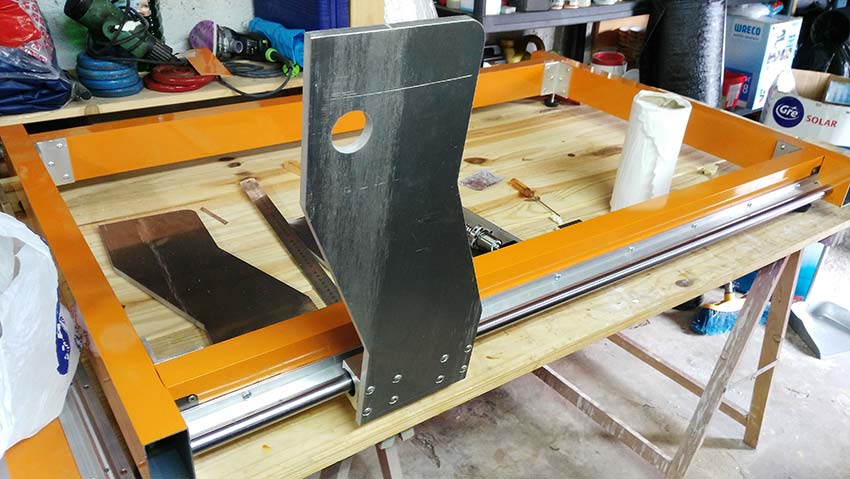

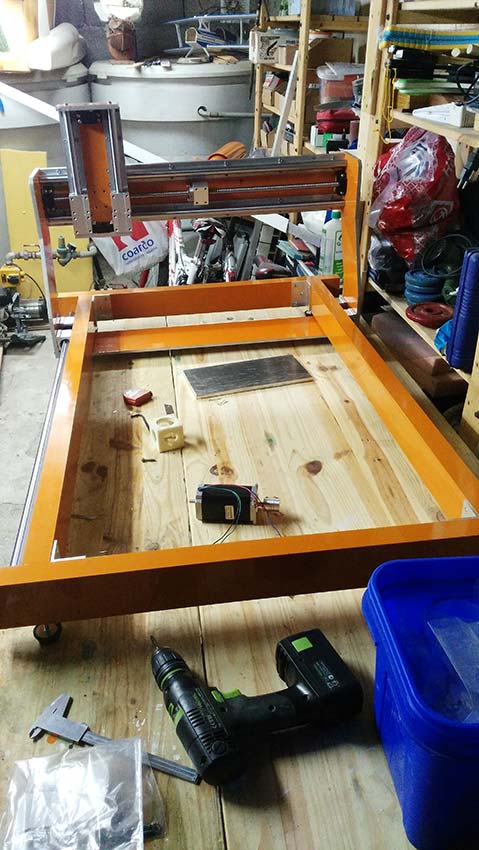

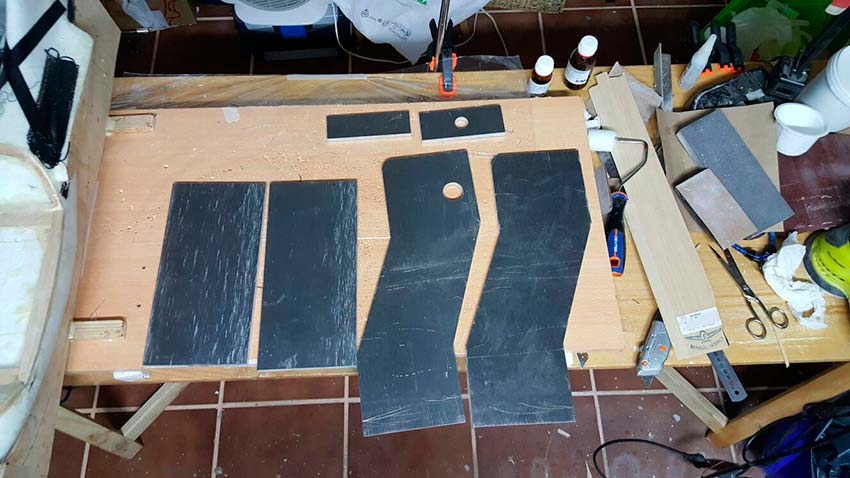

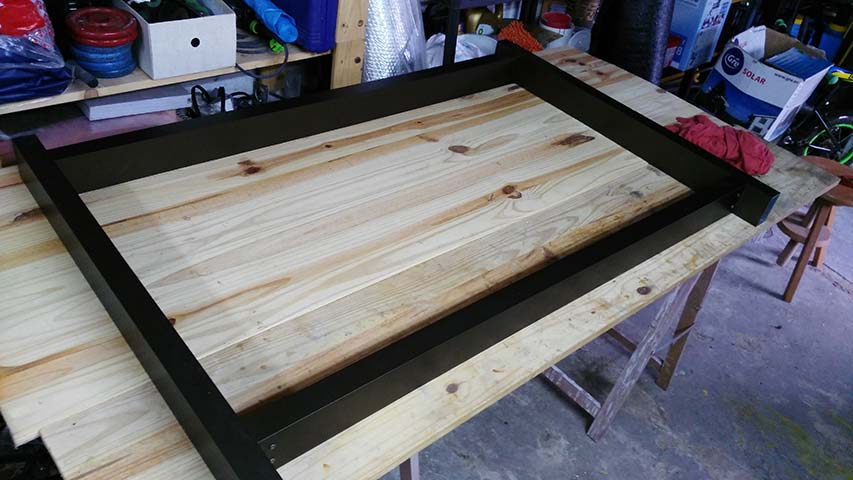

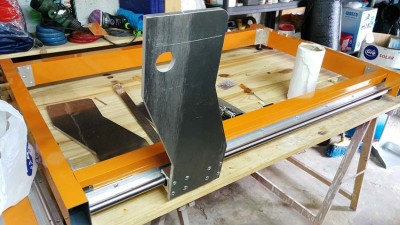

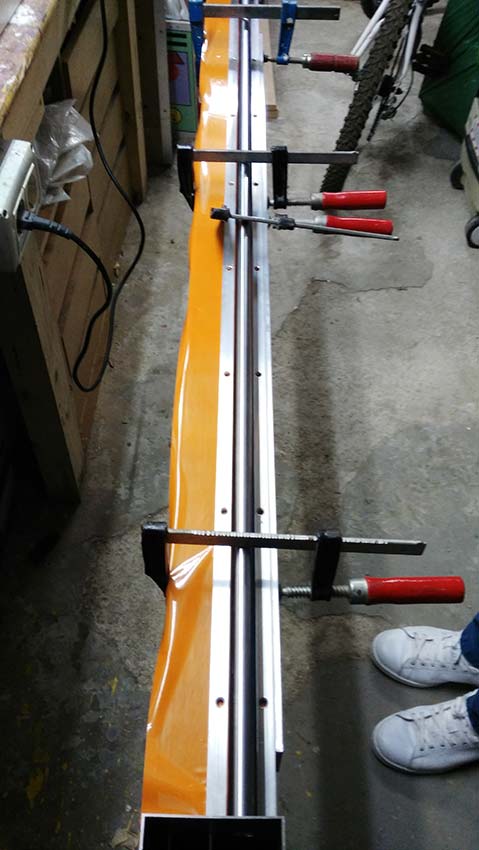

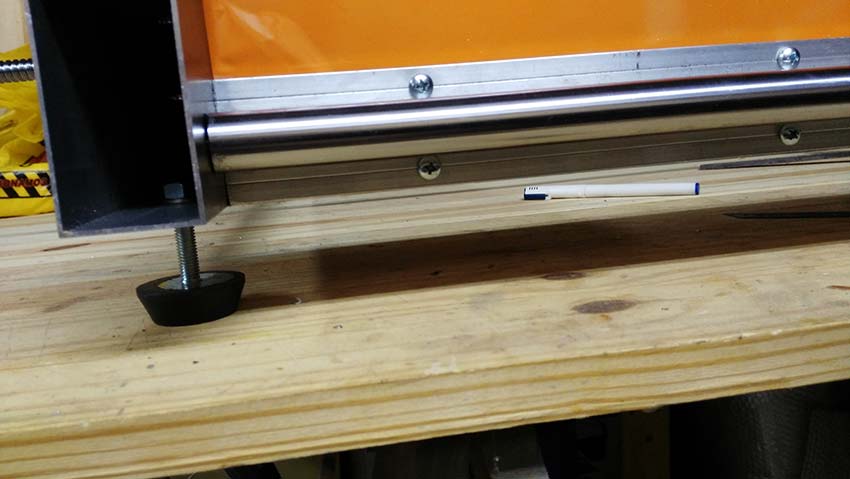

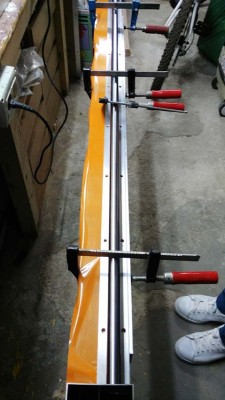

La construcción del chasis y demás es enteramente de aluminio, el color naranja es vinilo.

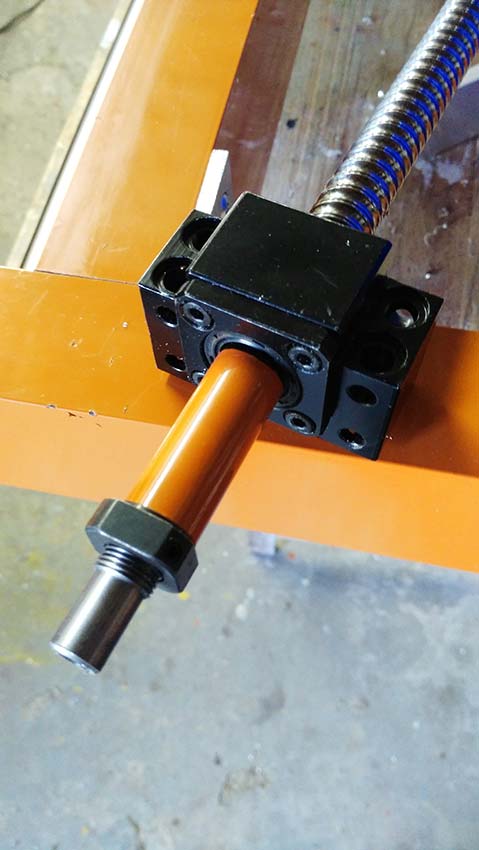

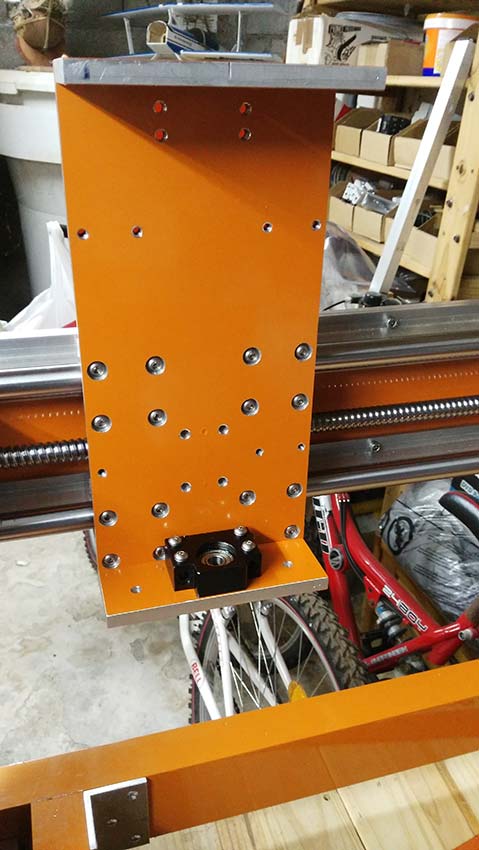

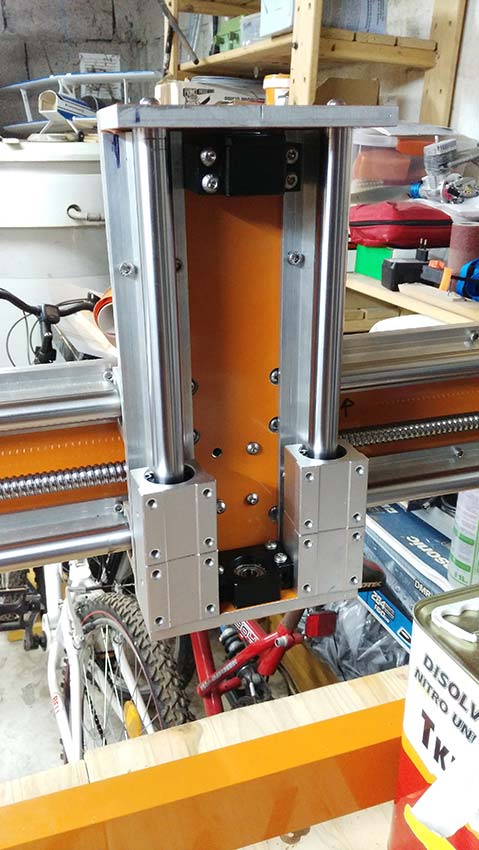

En cuanto a la mecánica los husillos son de 16 mm de diámetro y 5 mm de paso, en los tres ejes.

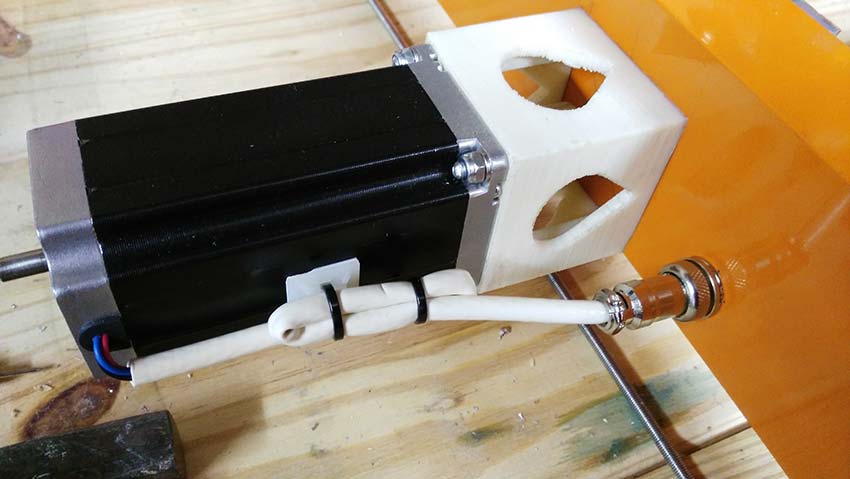

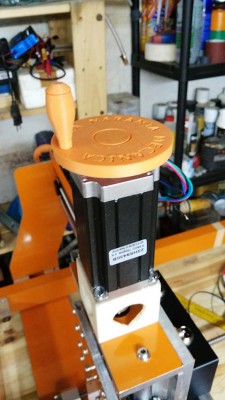

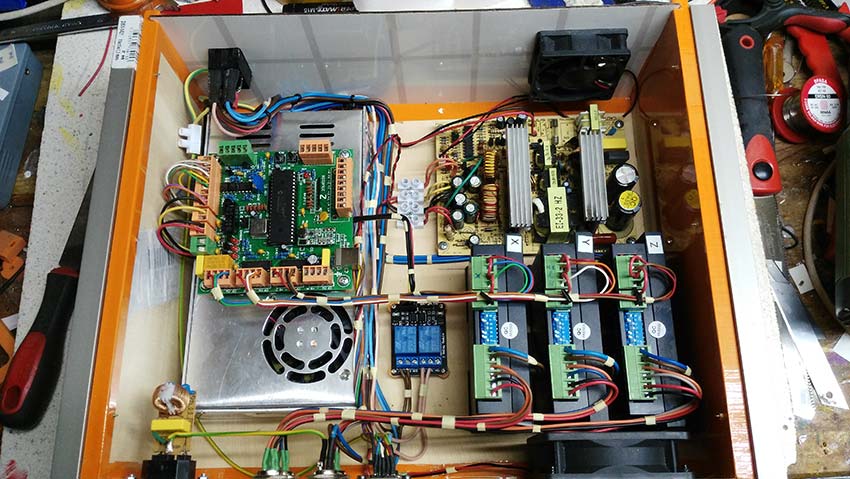

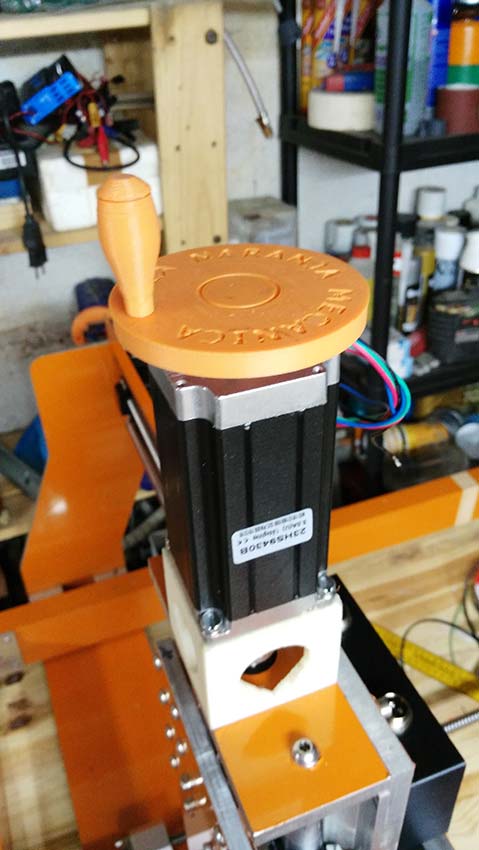

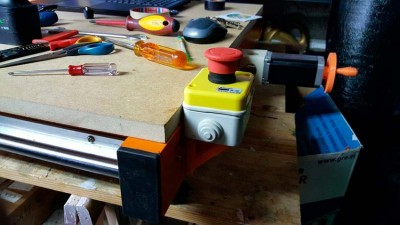

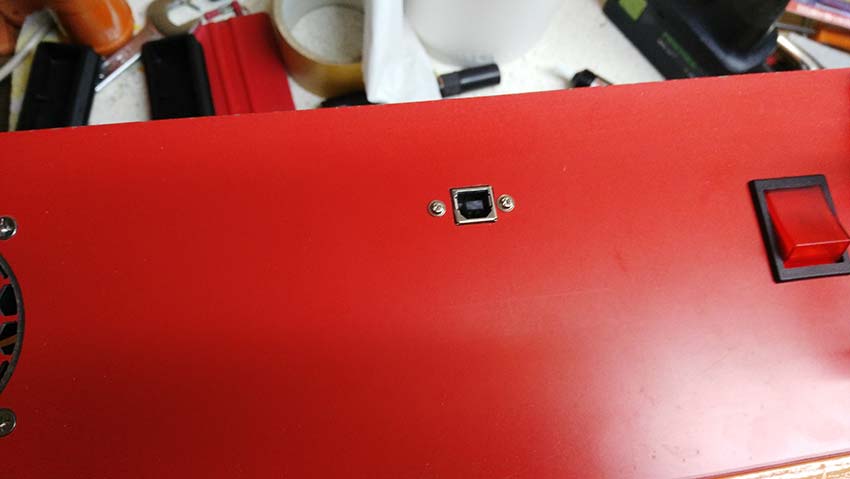

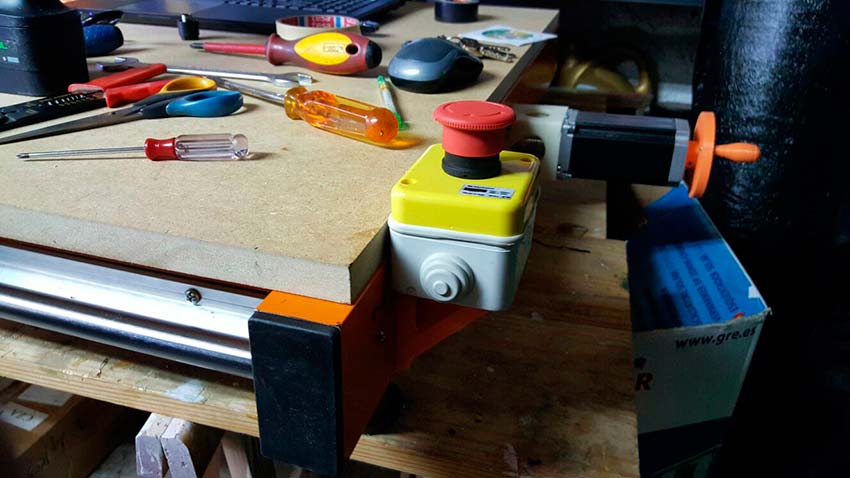

Los motores son Nema 23 425 Oz con doble eje,la palca controladora es la imitación china de la mk1 de cnc planet.

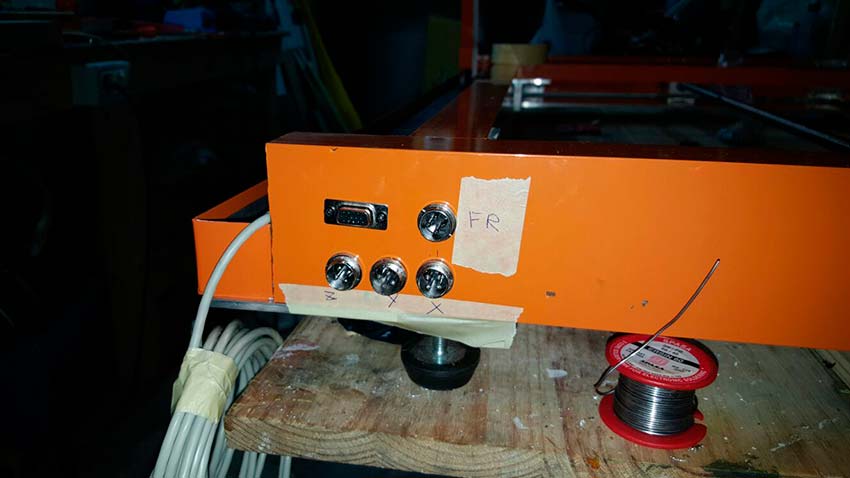

La fuente de alimentación es de 36V de salida, los relés de salida para la fresadora y la aspiradora son de 5v tipo arduino.

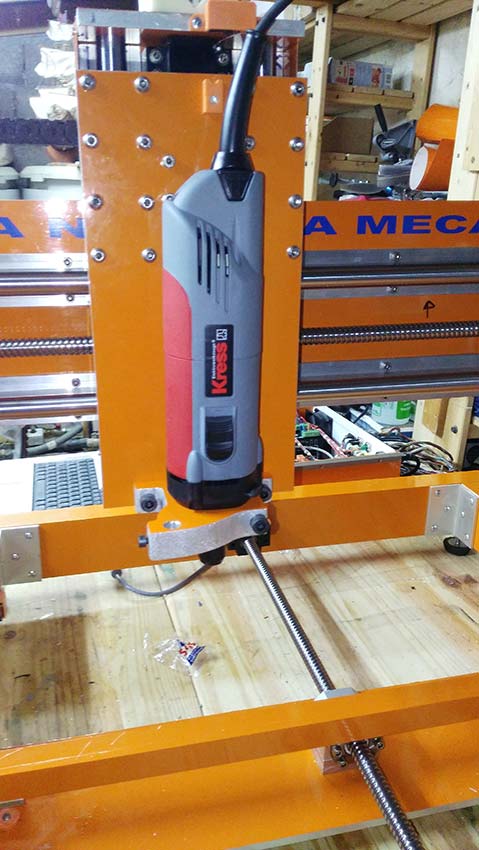

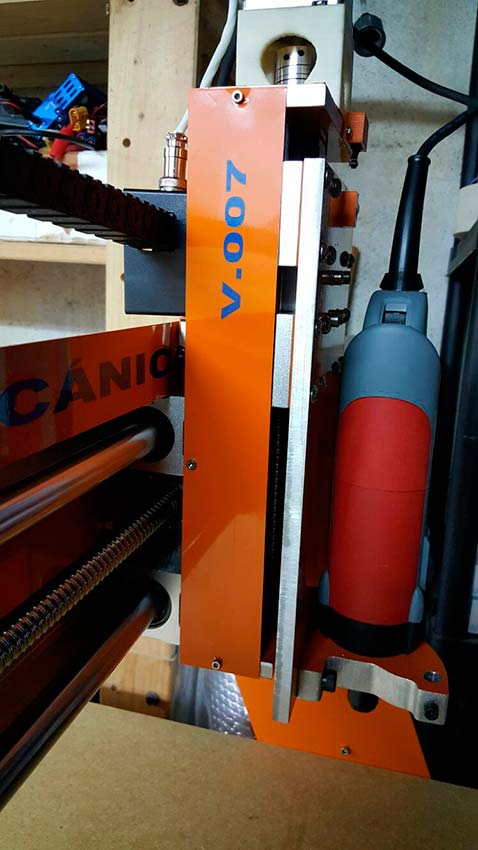

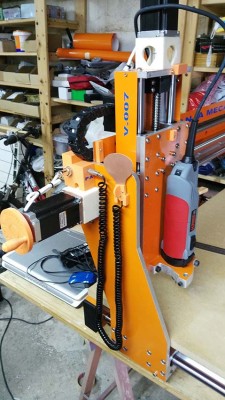

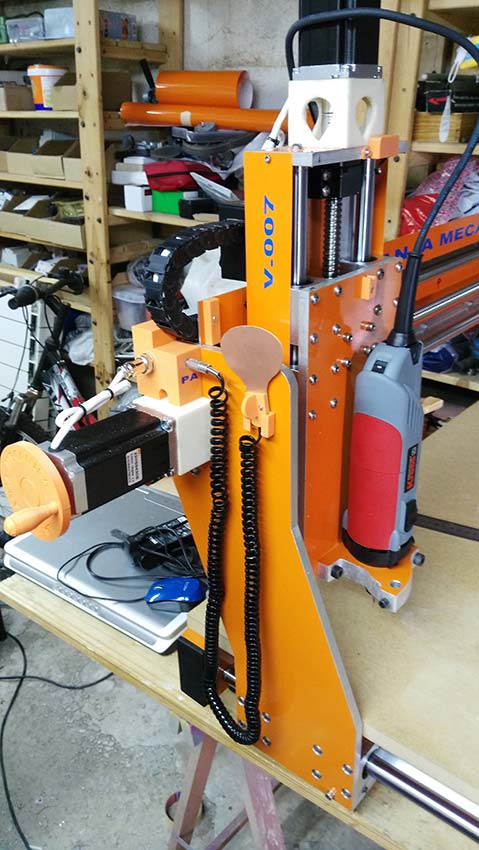

La fresadora es una Kress 1050-1.

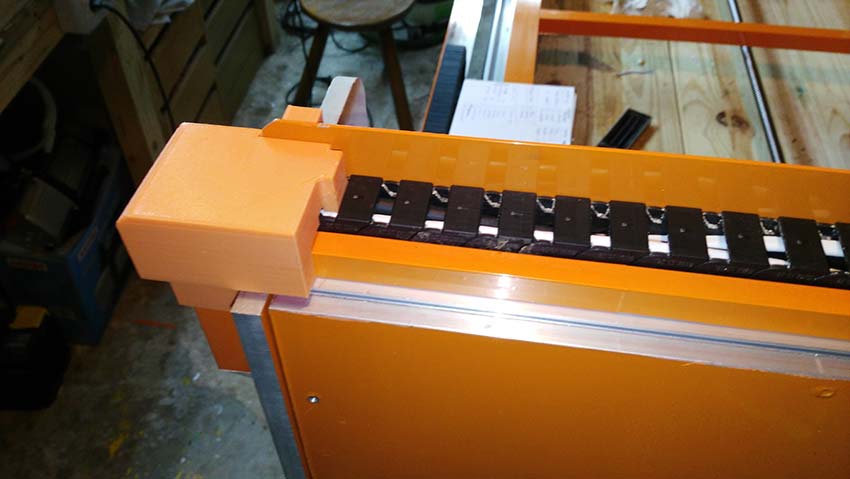

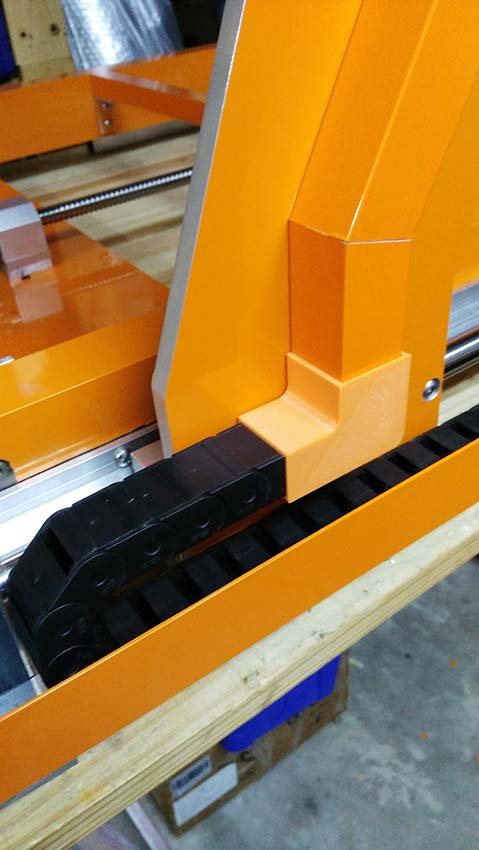

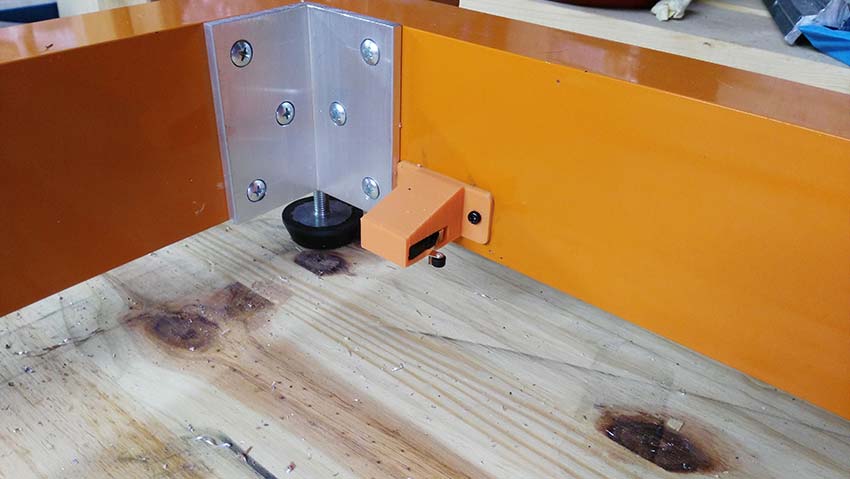

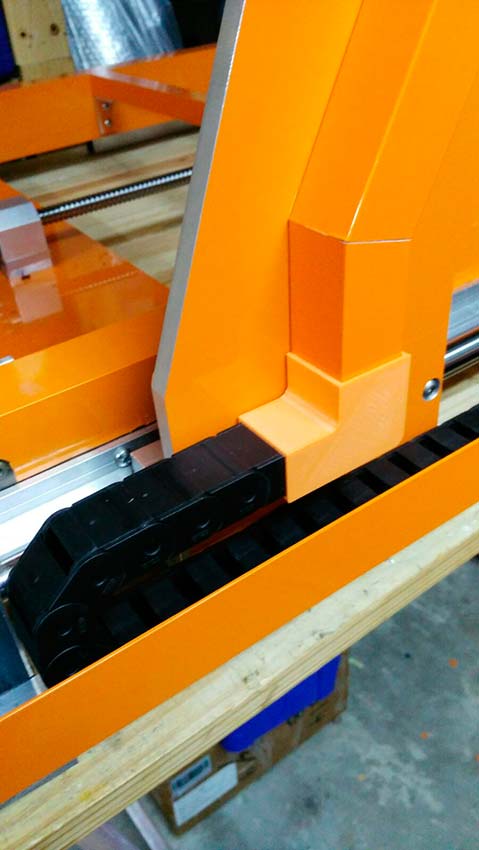

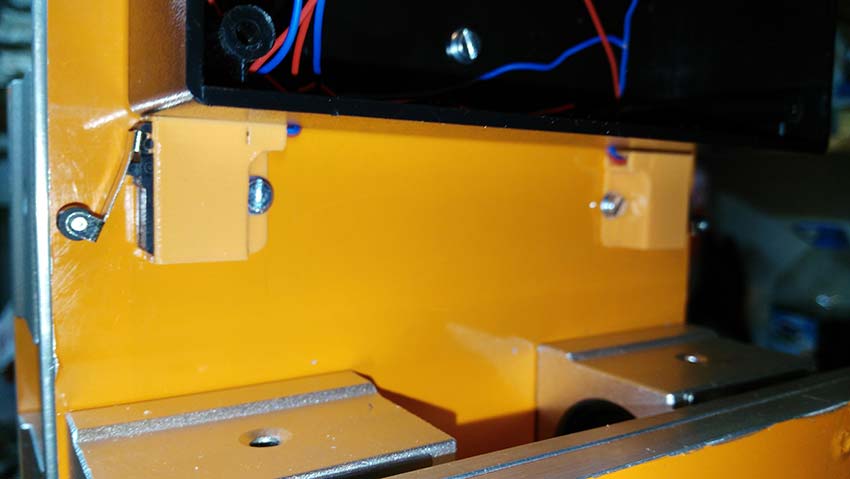

El resto de piezas en naranja están construidas con la impresora 3D.

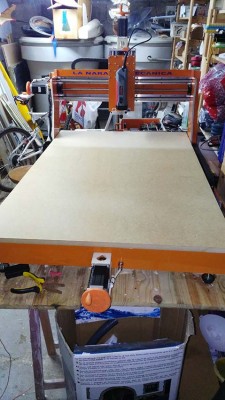

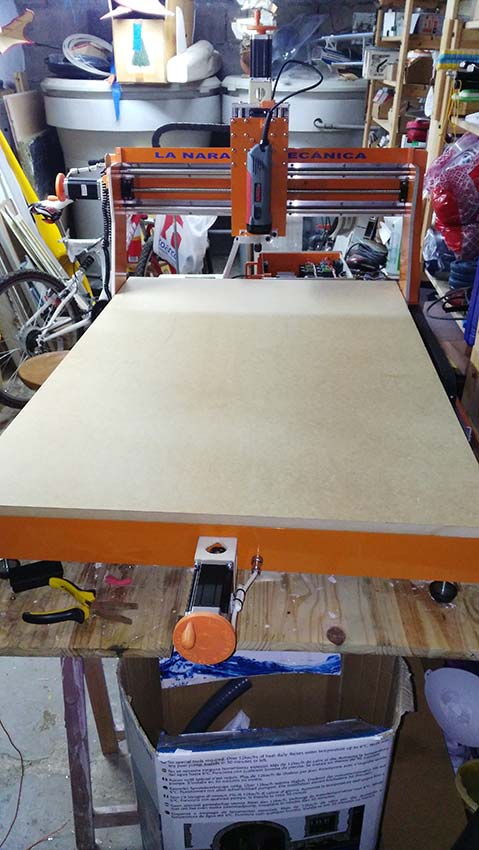

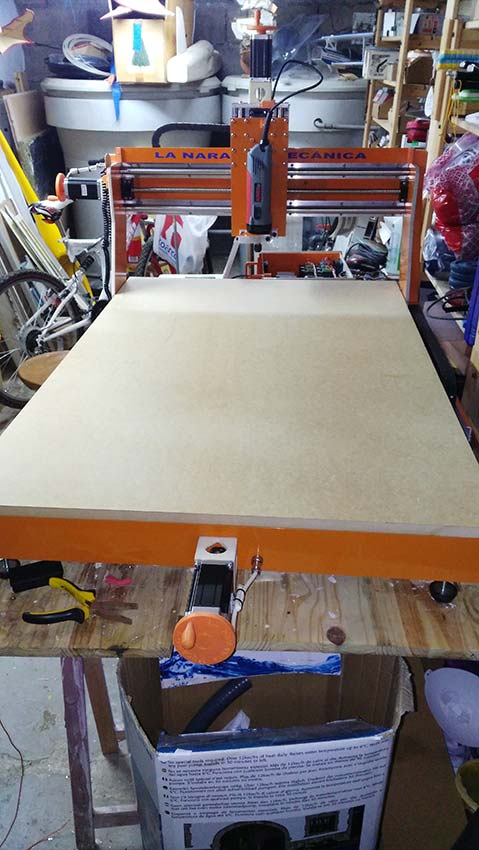

La dimensiones de trabajo son de 1040x666x170 mm, no está nada mal, ideal para nuestro Hobby.
Las dimensiones de la máquina 1500x950x550 mm.
El peso total ?, no lo sé, pero para mucho la jodida.
El tiempo que tardamos en construirla fue de unos dos meses y medio,y se llevó un presupuesto en materiales de unos 1500 €.
Seguidamente como siempre toca poner fotos, sacamos muchas, pondré unas 30 más o menos un resumen de la construcción, espero que la disfrutéis, nosotros por nuestra parte hemos disfrutado como enanos construyéndola.
También he subido un pequeño vídeo del primer corte, ya con la configuración definitiva, y a una velocidad más bien lenta.
https://www.youtube.com/watch?v=lr5eb9XuZ3Y
Las fotos están más o menos en orden,no me he preocupado mucho de ordenarlas
.La hemos llamado cariñosamente " la naranja mecánica", y esto viene por el color, naranjita,la verdad que el color quedó muy chulo.
La construcción del chasis y demás es enteramente de aluminio, el color naranja es vinilo.
En cuanto a la mecánica los husillos son de 16 mm de diámetro y 5 mm de paso, en los tres ejes.
Los motores son Nema 23 425 Oz con doble eje,la palca controladora es la imitación china de la mk1 de cnc planet.
La fuente de alimentación es de 36V de salida, los relés de salida para la fresadora y la aspiradora son de 5v tipo arduino.
La fresadora es una Kress 1050-1.
El resto de piezas en naranja están construidas con la impresora 3D.
La dimensiones de trabajo son de 1040x666x170 mm, no está nada mal, ideal para nuestro Hobby.
Las dimensiones de la máquina 1500x950x550 mm.
El peso total ?, no lo sé, pero para mucho la jodida.
El tiempo que tardamos en construirla fue de unos dos meses y medio,y se llevó un presupuesto en materiales de unos 1500 €.
Seguidamente como siempre toca poner fotos, sacamos muchas, pondré unas 30 más o menos un resumen de la construcción, espero que la disfrutéis, nosotros por nuestra parte hemos disfrutado como enanos construyéndola.
También he subido un pequeño vídeo del primer corte, ya con la configuración definitiva, y a una velocidad más bien lenta.
https://www.youtube.com/watch?v=lr5eb9XuZ3Y
Las fotos están más o menos en orden,no me he preocupado mucho de ordenarlas
