- Lun, 10 Ago 2009 18:55
#859253
Hola,
tengo un problema con un circuito muy sencillo, a ver si podéis ayudarme.

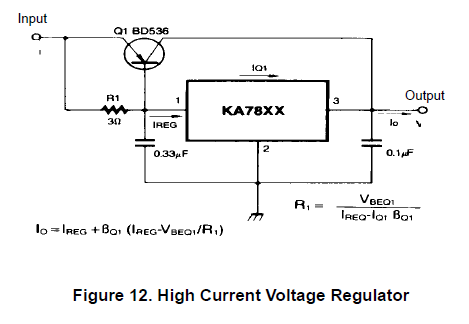

Un compañero quería alimentar sus aviones glow con LiPo, así que pensamos en hacer un regulador (sí, podríamos comprarlo, pero somos así). Como los reguladores 7805 que encontramos son de poca corriente, pensamos en mejorarlos con un transistor. Copiamos el circuito de la página 23 de la hoja de especificaciones de este regulador (http://www.datasheetcatalog.org/datashe ... KA7805.pdf). Lo adjunto aquí por comodidad.
Usamos el regulador L7805CV, que soporta hasta 1A de salida.
Como no tenían el transistor del esquema, usamos una genérico PNP, el BD712 (http://www.datasheetcatalog.org/datashe ... s/4134.pdf). Teóricamente soporta 12A sin inmutarse.
Por si fuera poco, no tenían resistencias de 3ohm, así que usamos una de 5ohm. Total, solo está para polarizar al transistor, así que creo que vale.
Bueno, pues sí, pero no.
Montamos el circuito, le ponemos 3S en la entrada (11.1V) y nada en la salida (solo el polímetro). Mide 4.99V. ¡De miedo! Tocamos los componentes, y están todos fríos. ¡Perfecto! Pues no.
Le ponemos un receptor Dualsky, un par de servos y lo probamos de verdad. No hay manera. Los servos se mueven erráticamente aunque no toquemos los mandos y solo de vez en cuando parece que quieren hacer caso a los mandos de la emisora.
A punto de tirar todo a la basura, probamos poniendo un receptor Futaba y éste ¡parece que funciona! Los servos se mueven bien cuando tocamos los mandos, se están quietos si no tocamos... parece que bien.
Por curiosidad, miramos la tensión a la salida del regulador (entrada al receptor) y mide unos 4,5V... ¿pero cómo es posible? Si el regulador daba 5V en vacío, ¿por qué da menos con carga?
Ah, otra pista: el transistor se calienta cosa mala. Como las pruebas duraban apenas unos segundos, no se calentaba lo suficiente para quemarse, pero si hubiéramos estado más tiempo, tengo dudas de si hubiera aguantado. No le habíamos puesto disipador, porque al estar tan lejos de los márgenes del fabricante...
Así que ya dudamos del consumo. ¿No será que está consumiendo mucho y no es capaz de aguantarlo? Ponemos el amperímetro a la salida del regulador y no llega ni de lejos a 1A de consumo cuando tocamos los mandos (eran servos chiquitines, de 9g; para probar, ya valían). Grosso modo, el transistor debía estar disipando unos (11.1-5) x 1 =~ 6W... mucho menos del límite que da el fabricante.
Claro, el amigo no se atreve a ponerlo en un avión, y con razón.
¿Alguna idea?
¿El valor de 3ohm de la resistencia sí era crítico y lo ignoré equivocadamente?
¿El disipador del transistor sí era necesario?
¿Alguna otra idea?
Un saludo,
J
tengo un problema con un circuito muy sencillo, a ver si podéis ayudarme.
Un compañero quería alimentar sus aviones glow con LiPo, así que pensamos en hacer un regulador (sí, podríamos comprarlo, pero somos así). Como los reguladores 7805 que encontramos son de poca corriente, pensamos en mejorarlos con un transistor. Copiamos el circuito de la página 23 de la hoja de especificaciones de este regulador (http://www.datasheetcatalog.org/datashe ... KA7805.pdf). Lo adjunto aquí por comodidad.
Usamos el regulador L7805CV, que soporta hasta 1A de salida.
Como no tenían el transistor del esquema, usamos una genérico PNP, el BD712 (http://www.datasheetcatalog.org/datashe ... s/4134.pdf). Teóricamente soporta 12A sin inmutarse.
Por si fuera poco, no tenían resistencias de 3ohm, así que usamos una de 5ohm. Total, solo está para polarizar al transistor, así que creo que vale.
Bueno, pues sí, pero no.
Montamos el circuito, le ponemos 3S en la entrada (11.1V) y nada en la salida (solo el polímetro). Mide 4.99V. ¡De miedo! Tocamos los componentes, y están todos fríos. ¡Perfecto! Pues no.
Le ponemos un receptor Dualsky, un par de servos y lo probamos de verdad. No hay manera. Los servos se mueven erráticamente aunque no toquemos los mandos y solo de vez en cuando parece que quieren hacer caso a los mandos de la emisora.
A punto de tirar todo a la basura, probamos poniendo un receptor Futaba y éste ¡parece que funciona! Los servos se mueven bien cuando tocamos los mandos, se están quietos si no tocamos... parece que bien.
Por curiosidad, miramos la tensión a la salida del regulador (entrada al receptor) y mide unos 4,5V... ¿pero cómo es posible? Si el regulador daba 5V en vacío, ¿por qué da menos con carga?
Ah, otra pista: el transistor se calienta cosa mala. Como las pruebas duraban apenas unos segundos, no se calentaba lo suficiente para quemarse, pero si hubiéramos estado más tiempo, tengo dudas de si hubiera aguantado. No le habíamos puesto disipador, porque al estar tan lejos de los márgenes del fabricante...
Así que ya dudamos del consumo. ¿No será que está consumiendo mucho y no es capaz de aguantarlo? Ponemos el amperímetro a la salida del regulador y no llega ni de lejos a 1A de consumo cuando tocamos los mandos (eran servos chiquitines, de 9g; para probar, ya valían). Grosso modo, el transistor debía estar disipando unos (11.1-5) x 1 =~ 6W... mucho menos del límite que da el fabricante.
Claro, el amigo no se atreve a ponerlo en un avión, y con razón.
¿Alguna idea?
¿El valor de 3ohm de la resistencia sí era crítico y lo ignoré equivocadamente?
¿El disipador del transistor sí era necesario?
¿Alguna otra idea?
Un saludo,
J
Adjuntos
Javier Sedano
